Une méthode de montage en mesh pour atomiseur genesis.

Une méthode de montage en mesh pour atomiseur genesis.

11/06/2015  /   Le coin des débutants

Pour nos atomiseurs reconstructibles "genesis" il n'y a pas que les montages en fibre ou en coton. Il existe aussi les montages en mesh. Ces montages existent depuis bien longtemps dans le monde de la cigarette électronique. Bien avant qu'ils ne soient détrônées par le coton japonais et autres Fiber Freaks.

http://nsm08.casimages.com/img/2015/06/11//15061101233719213013354581.jpg

L'atomiseur Genesis


On parle de montage genesis quand les résistances sont en haut de l'atomiseur. Si ma mémoire est bonne on les appelle ainsi en mémoire d'un des premiers atomiseurs qui s'appelait le Genesis. Donc aucun rapport avec l'ancien groupe de Phil Collins et Peter Gabriel.

Mesh ?

Pourtant les montages en mesh ont des qualités certaines au niveau du rendu des saveurs du e liquide grâce à une excellente capillarité du mesh qui assure une bonne irrigation du liquide vers le coil. Certains vapoteurs ne jurent que par le mesh. Et la durée de vie d'un coil est bien supérieure à celle de la fibre.

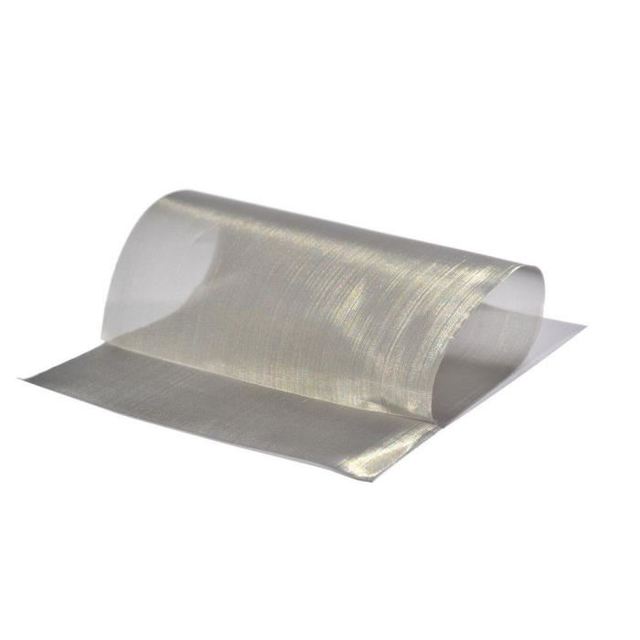

Le mesh c'est une feuille métallique grillagée comme une micro moustiquaire. Il existe différentes épaisseurs de feuille. La taille en 200 est la plus fine.

http://nsm08.casimages.com/img/2015/06/11//15061101234319213013354584.jpgMais les montages en mesh souffrent d'une mauvaise réputation : ils sont difficiles à réaliser. Certes la difficulté première étant d’éviter les points chauds. C'est a dire quand le fil ne rougit pas linéairement tout le long du câble mais en un ou deux points. Et si chauffe trop le câble, à ces endroits, ça casse.

Méthode de montage : préparation du mesh

Mais j'ai trouvé sur le "gros forum" une méthode de montage qui me satisfait pleinement et m'a pratiquement fait redécouvrir mes atos genesis. Que son auteur me pardonne si j'ai oublié son pseudo. Mea culpa. Je fais mes montages en mono coil sur Aga T2 de UD et sur l'Origen V2 de Norbert pour le dual coil (voir aussi ici).

http://nsm08.casimages.com/img/2015/06/11//15061101234219213013354582.jpg

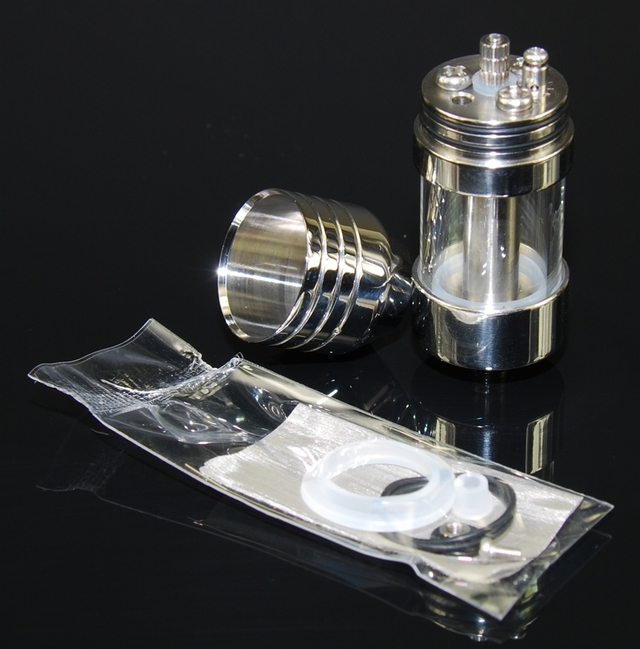

   L'AGA T2 de Youde

 http://nsm08.casimages.com/img/2015/06/11//15061101325219213013354599.jpg

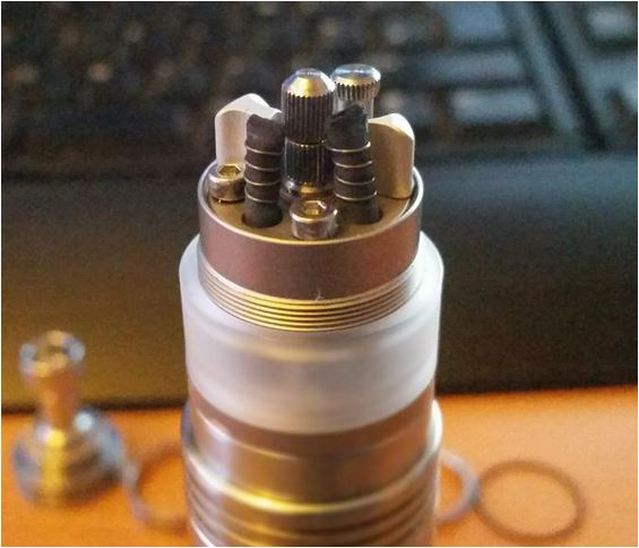

  L' Origen V2 de Norbert avec un macro coil

Pour cette méthode j'utilise un gabarit de 0,25 mm pour réaliser mes spires de kanthal. Kanthal en 0.30 mm.

Le gabarit sert à faire le montage en micro coil. Généralement on fait un macro coil avec le mesh mais je trouve cela ardue et les résultats obtenus, pour mes montages, étaient hasardeux. N'étant pas un champion du genesis j'ai trouvé cette option plus simple.

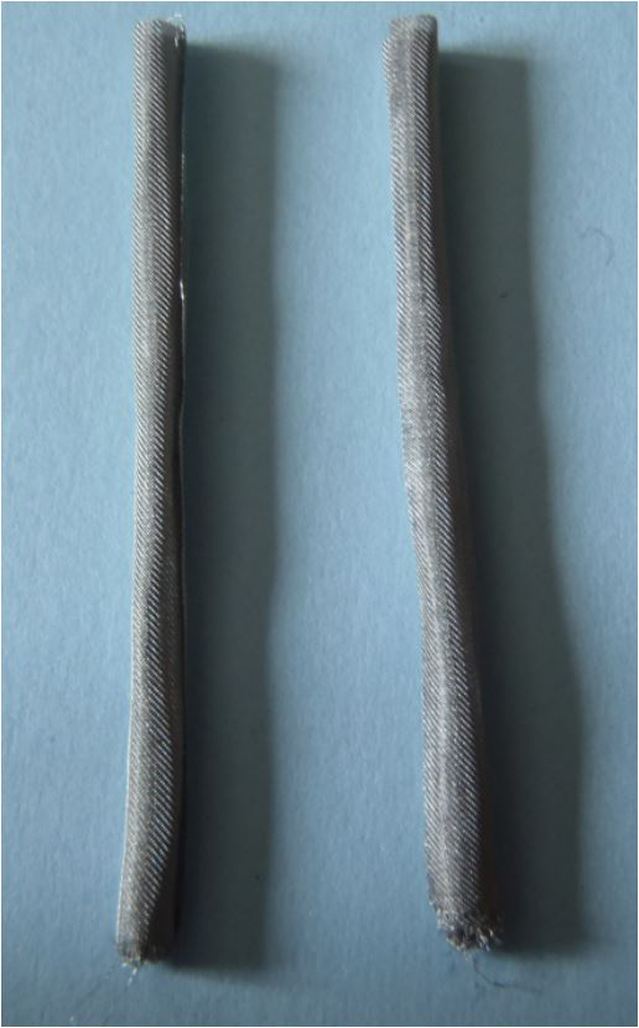

Au préalable on découpe une (ou deux feuilles si on veut un dual coil) de mesh d'une largeur de 2 cm. Pour la hauteur il faut une longueur bien plus haute que l'atomiseur. Par exemple pour l'Origen, 2 cm suffiront. Pour l'Aga T2 de Youde, je découpé 5 cm. Puis je les enroule le plus finement,le plus serré possible.

http://nsm08.casimages.com/img/2015/06/11//15061101234919213013354590.jpg

Préparation des coils

Voilà pour le principe, le nombre de spires que j'effectue n'est là qu'à titre d'exemple. Rien ne vous empêche de monter ou descendre la valeur en ohm de votre résistance. Je ne suis pas fan des résistances trop basses. Ce que je cherche avant tout c'est un bon rendu des saveurs de mes liquides.

Je n'oxyde le mesh qu'à la partie qui sera en contact avec les coils. Le bas du mesh ne sera pas déformé par la flamme et conservera sa capillarité. Tout le monde ne procède pas comme cela, j'en conviens.

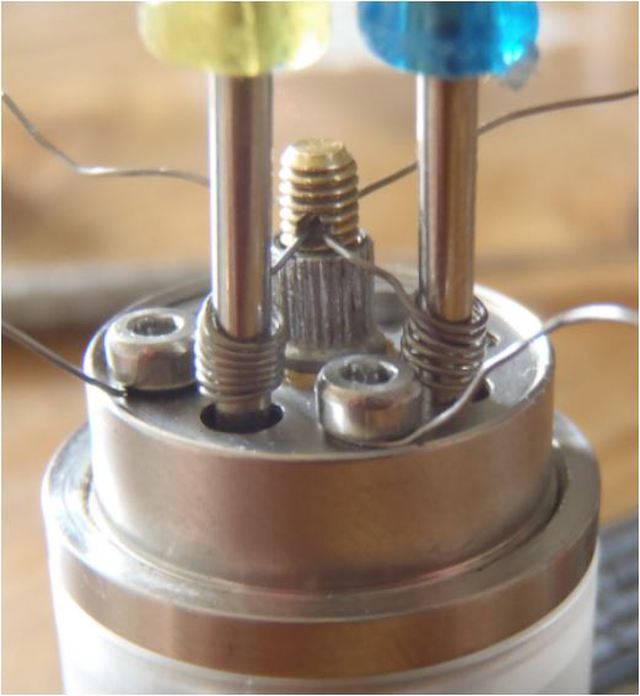

En double coil, pour l'Origen, je fais 5 tours. J'obtiens deux résistances qui me donneront au final 0,7 Ω.

http://nsm08.casimages.com/img/2015/06/11//15061101234819213013354588.jpg



En mono, pour l'AGA T2, 8 tours me donnent 1,2 Ω.

http://nsm08.casimages.com/img/2015/06/11//15061101234319213013354583.jpg

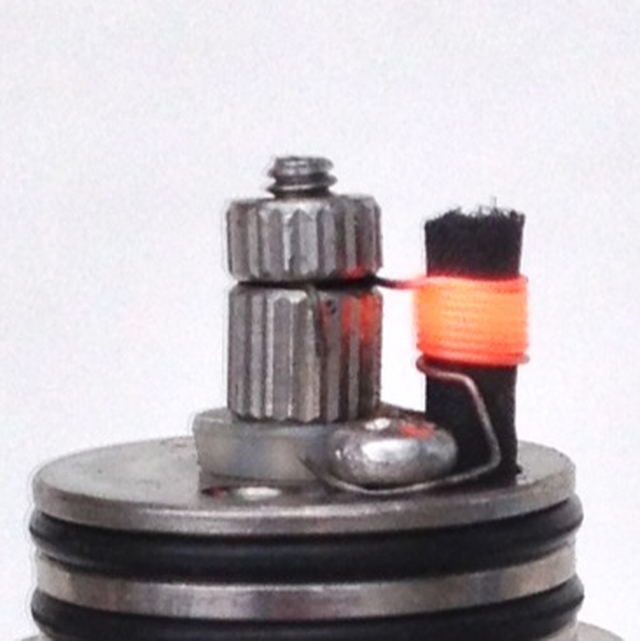

Ici le courant passe bien dans tout le coil

Une fois les coils réalisés, on les monte sur l'ato. Arrive le plus difficile : enfiler les pailles de mesh dans le coil. Si le mesh est bien serré, cela ne devrait pas poser de problème.

Arrive le test du switch. Par de courtes pressions, j'envoie le courant dans le ou les coils. Si j'ai un point chaud, ce qui ne manque pas d'arriver, je serre les spires de mon coil avec une pince. Le courant arrive progressivement, lentement mais sûrement à faire le tour du mesh en donnant de petites impulsions avec le mod.

http://nsm08.casimages.com/img/2015/06/11//15061101234719213013354587.jpg

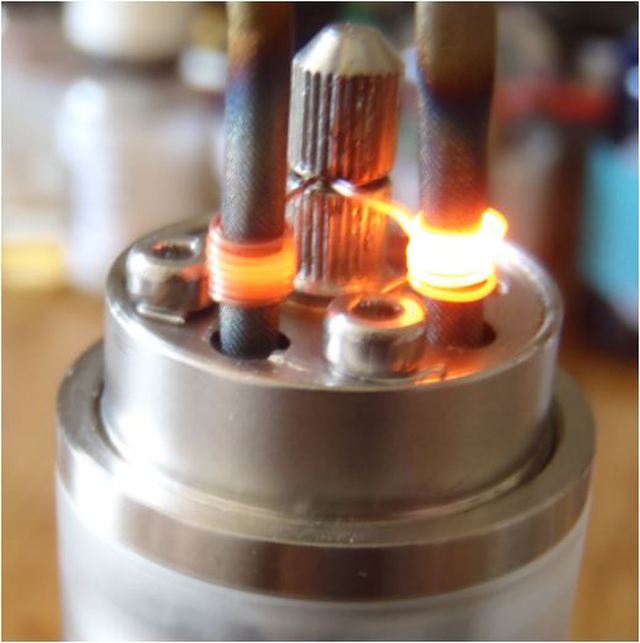

Ici le courant passe moins à gauche et il faut resserer le bas du coil droit

Petite astuce

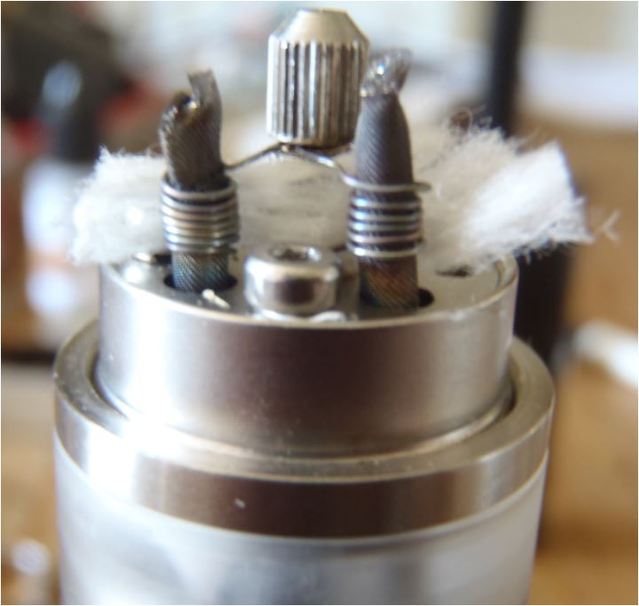

C'est presque prêt mais, petite astuce, je cale un peu de coton entre le coil et le pôle de l'ato. Ce coton assurera une bonne alimentation en liquide. C'est une petite réserve qui évitera autant que possible les dry hits. Reste qu'à amorcer de liquide les résistances et remplir le tank.

http://nsm08.casimages.com/img/2015/06/11//15061101234919213013354589.jpg

Il y a encore du boulot à droite


Cette méthode n'a pas la prétention d'être la meilleure qui soit mais elle me convient bien. Pas de dry hit et un rendu des saveurs assez génial.  Si vous en avez d'autres, allez y de vos commentaires.

En attendant, bon ''bricoilage'' et bonne vape.
