Notre rubrique « Un ato, un coil » observe au microscope comment effectuer un montage efficace sur un atomiseur reconstructible. Décortiquons ensemble, pas après pas, comment installer un mono coil ou un double coils (et plus encore) sur les atomiseurs du moment.

Montage sur le Blitzen de Geek Vape

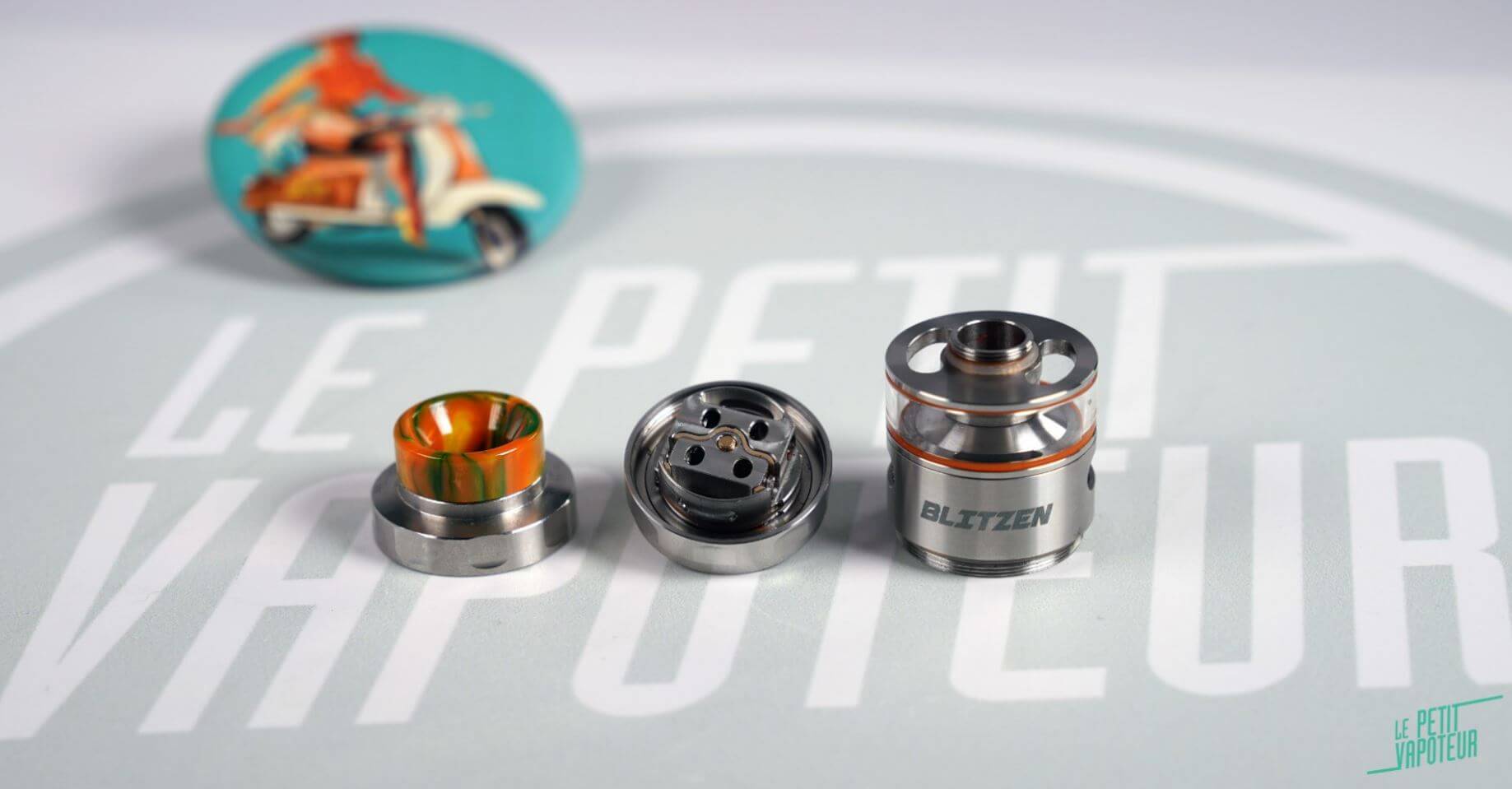

Avec le Blitzen RTA de Geek Vape nous avons un atomiseur taillé pour les gros rendements saveur/vapeur. Le plateau de montage est spacieux, Postless (sans posts de fixation), le choix de montage est conséquent : énorme ! Du double-coil ou du mono-coil, avec un grand choix de câbles grâce à la place généreuse du plateau. On est avec un Bottom-coil avec le Blitzen, puisque le plateau est à la base de l'atomiseur.

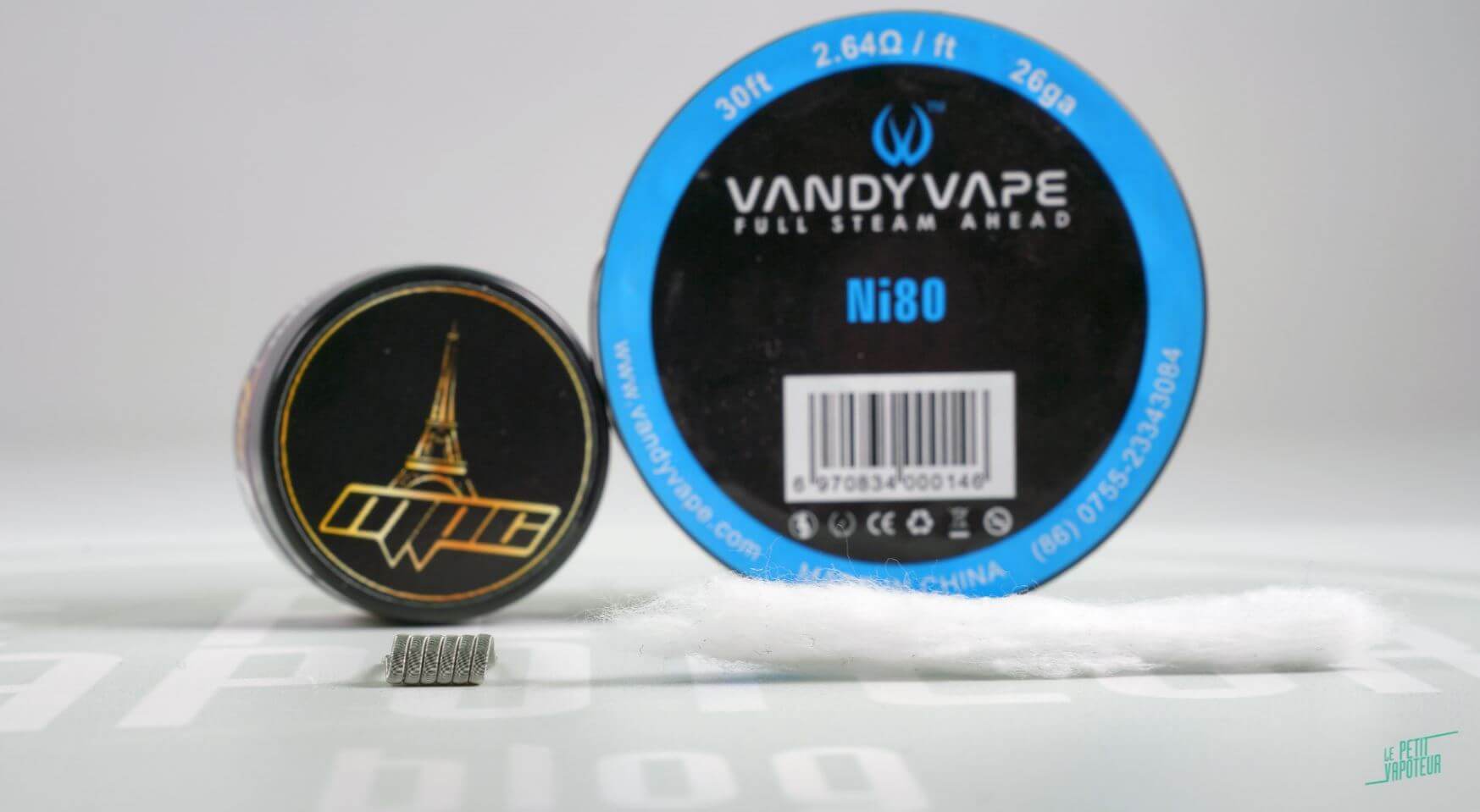

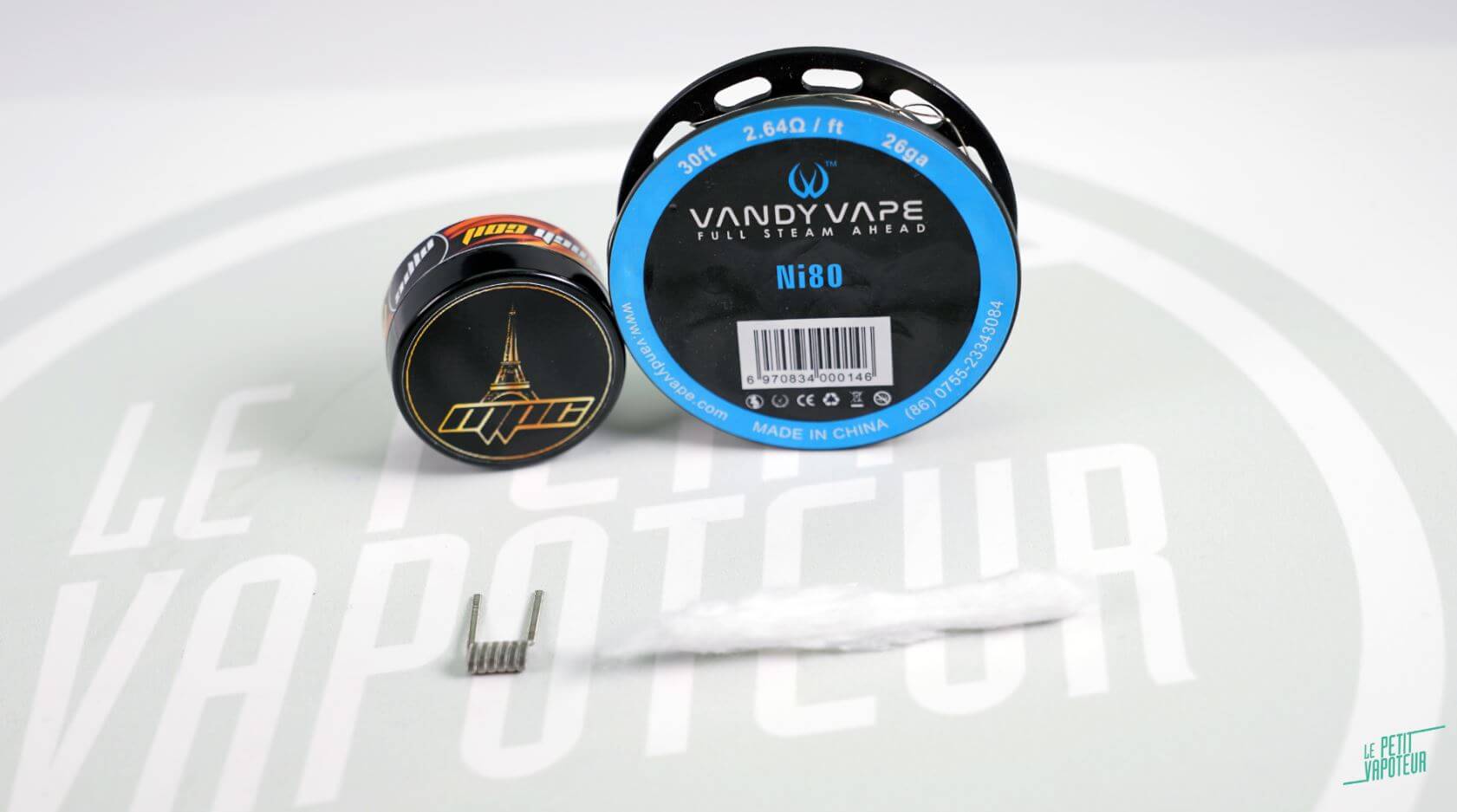

Le Coil

Le Blitzen permet de nombreux montages, je vous propose donc un montage en double coil et un montage en mono coil un peu plus "High end" avec un Fused de MPC, du haut de gamme. En montage double je vous propose un double ni80 tout simple mais efficace. Le Nichrome 80 est idéal pour ses qualités de chauffe, sans goût parasite. Avec une bobine de Ni80, ce sont quelques dizaines de coils possibles. Une économie certaine qu'on apprécie tous.

• Double coil : Ni80 de 0.40 mm. 5 spires sur un axe de 3mm pour obtenir une valeur totale d'environ 0.20 ohm, câble résistif Vandy Vape Ni80.
• Simple Coil : Fused Clapton MPC de 0.15 hms

• Le Coton : une bonne mèche de Cotton Bacon Prime

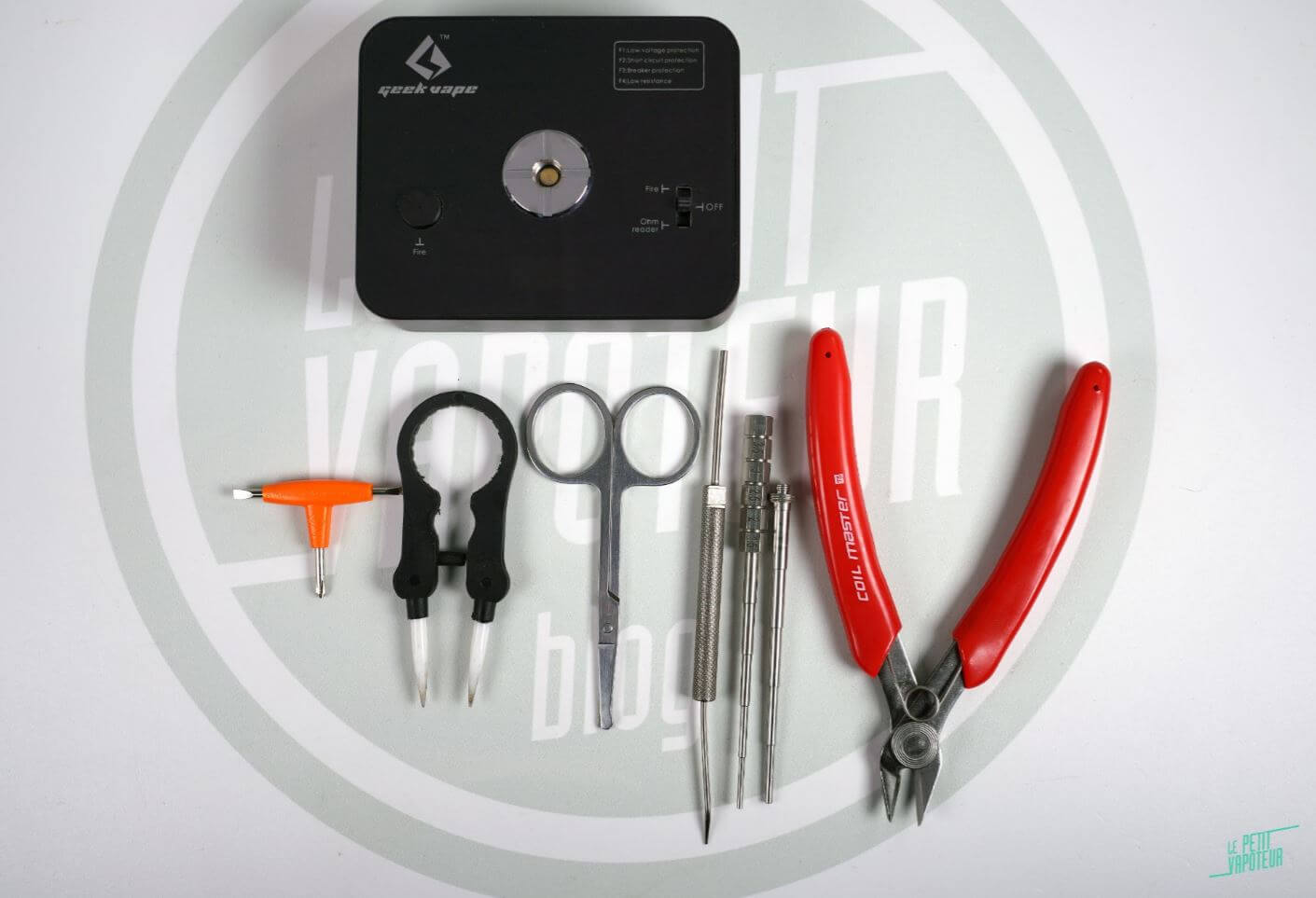

Les outils et accessoires

• Les outils indispensables : 1 Gabarit de 3 mm, pinces, Tweezers ou pinces, si possible avec embout céramique 1 tournevis, on peut utiliser le multitool fourni avec le Blitzen
• Outils optionnels : 1 pince tenaille, 1 Cotton Hook, 1 Tab

Montage en Double Coil du Blitzen RTA

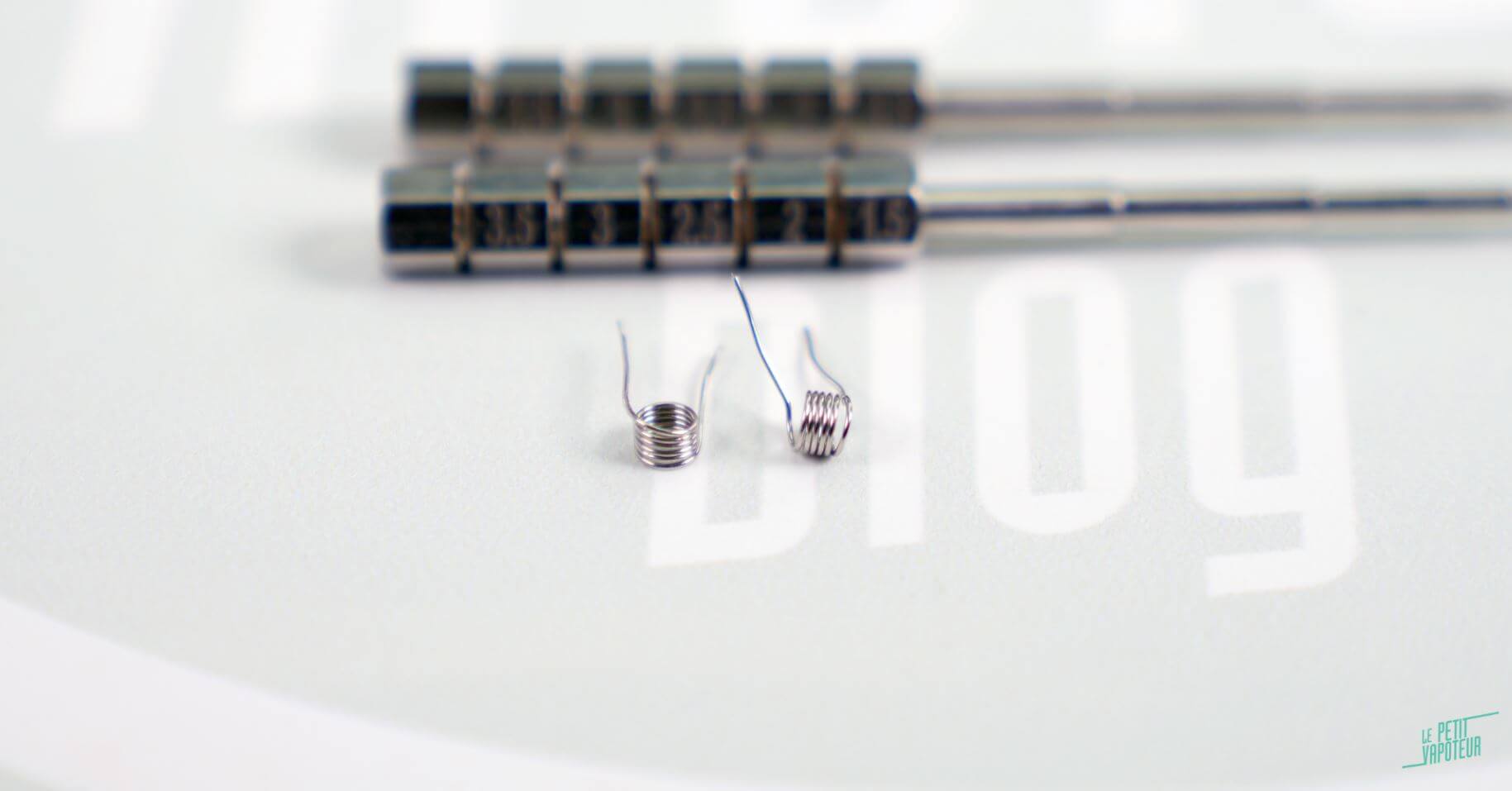

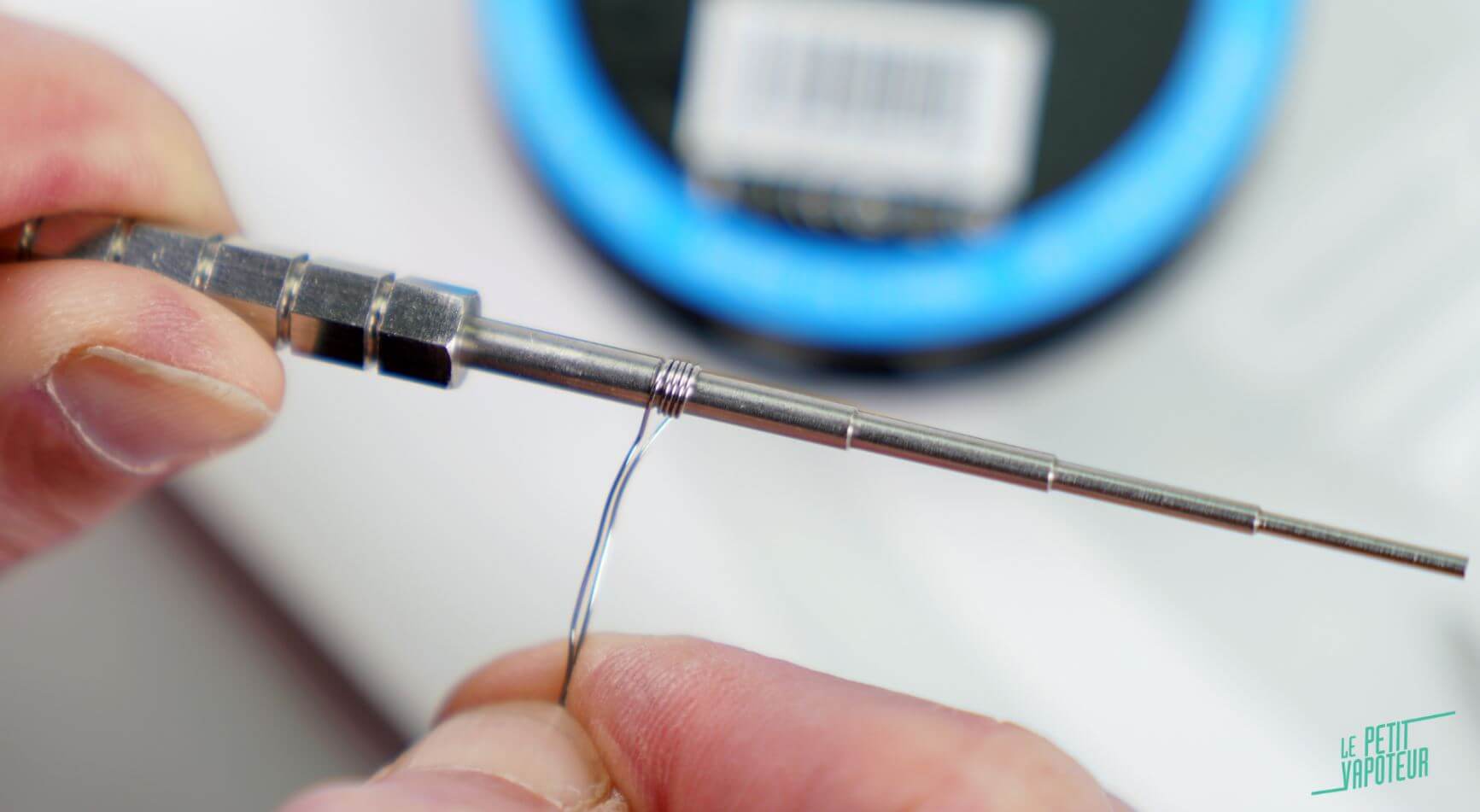

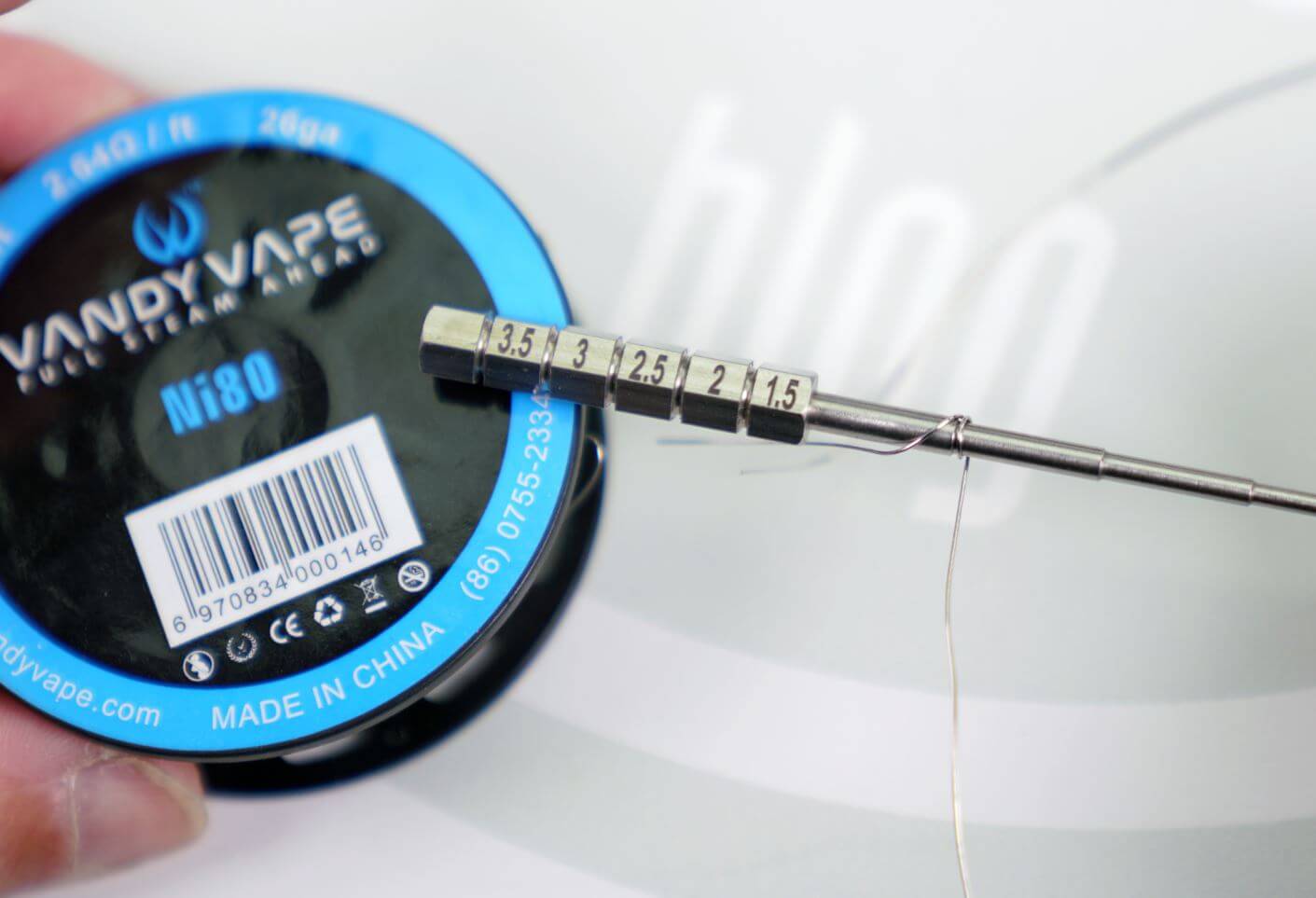

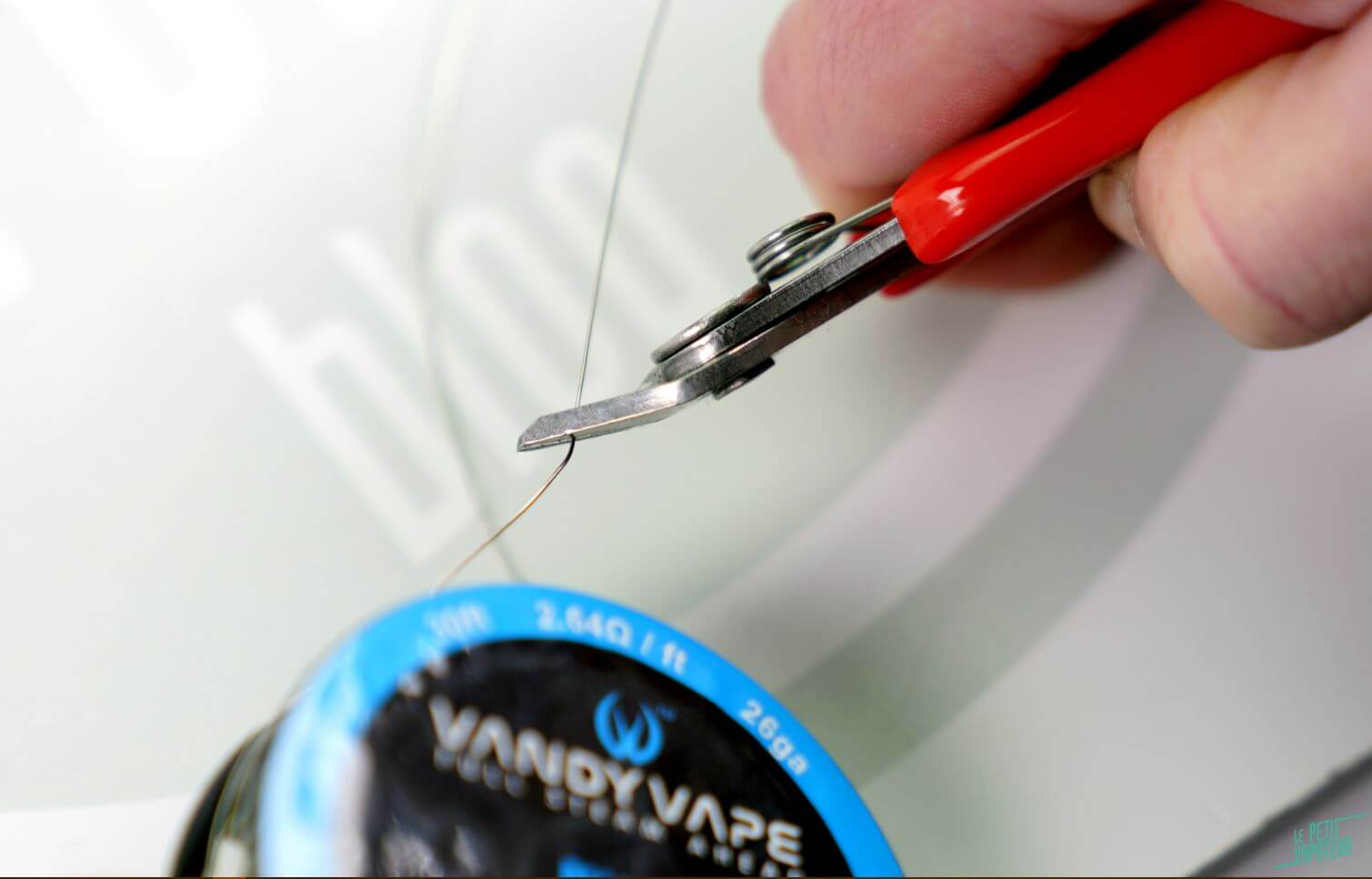

• Avec deux brins de Ni80 d'environ 10 cm, on va faire 5 spires sur le gabarit en position 3 mm.

• On maintient une extrèmité du fil avec le pouce et on y va pour 5 tours complets.

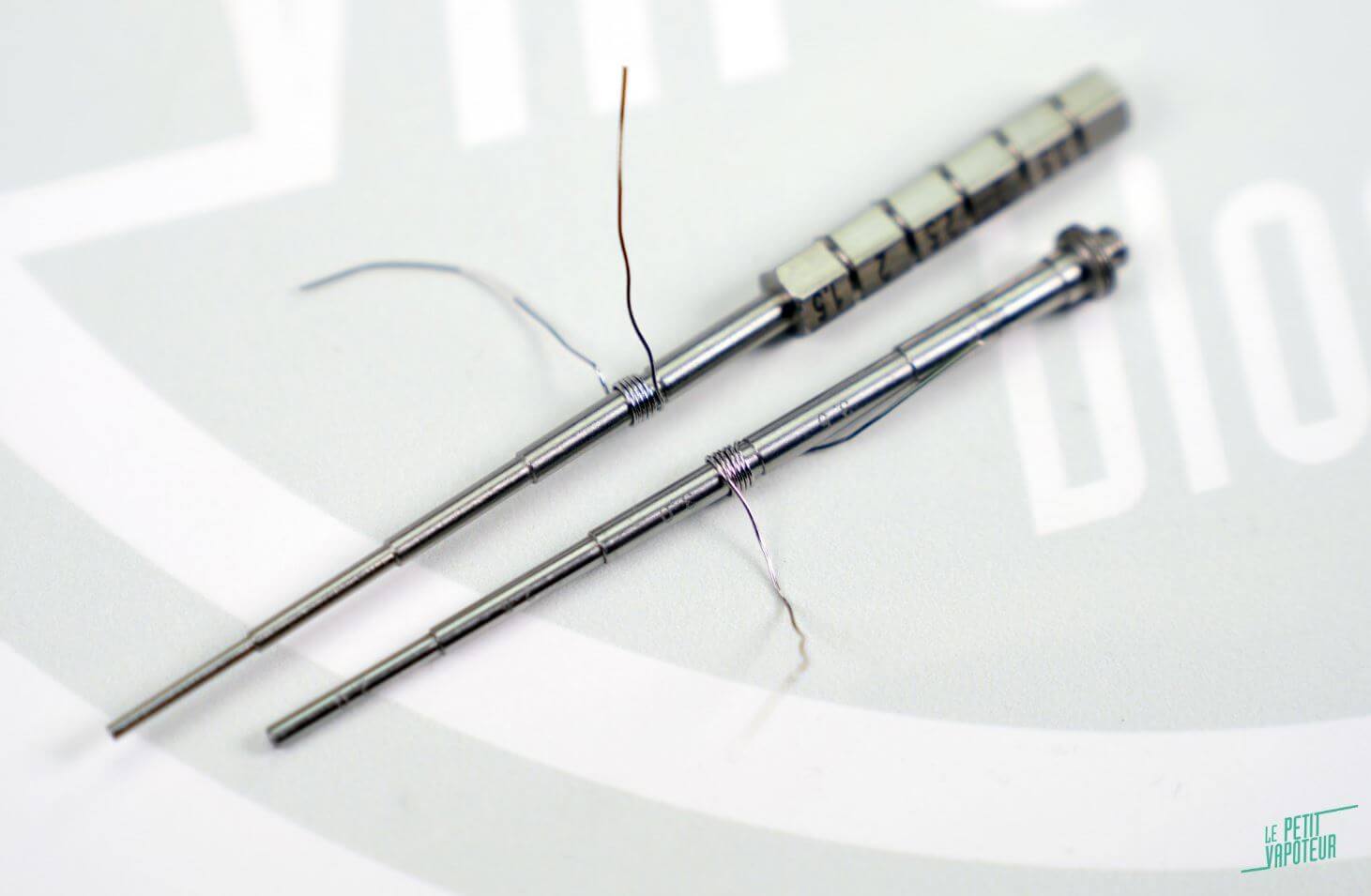

• Même travail pour le 2ème coil.

• Pour l'instant les coils sont irréguliers et tordus, ils seront ajustés sur l'atomiseur.

• Le plus difficile avec un plateau postless : trouvez la bonne longueur de pâte ! je laisse environ 5 mm de longueur mais pas moins. Allez y progressivement.

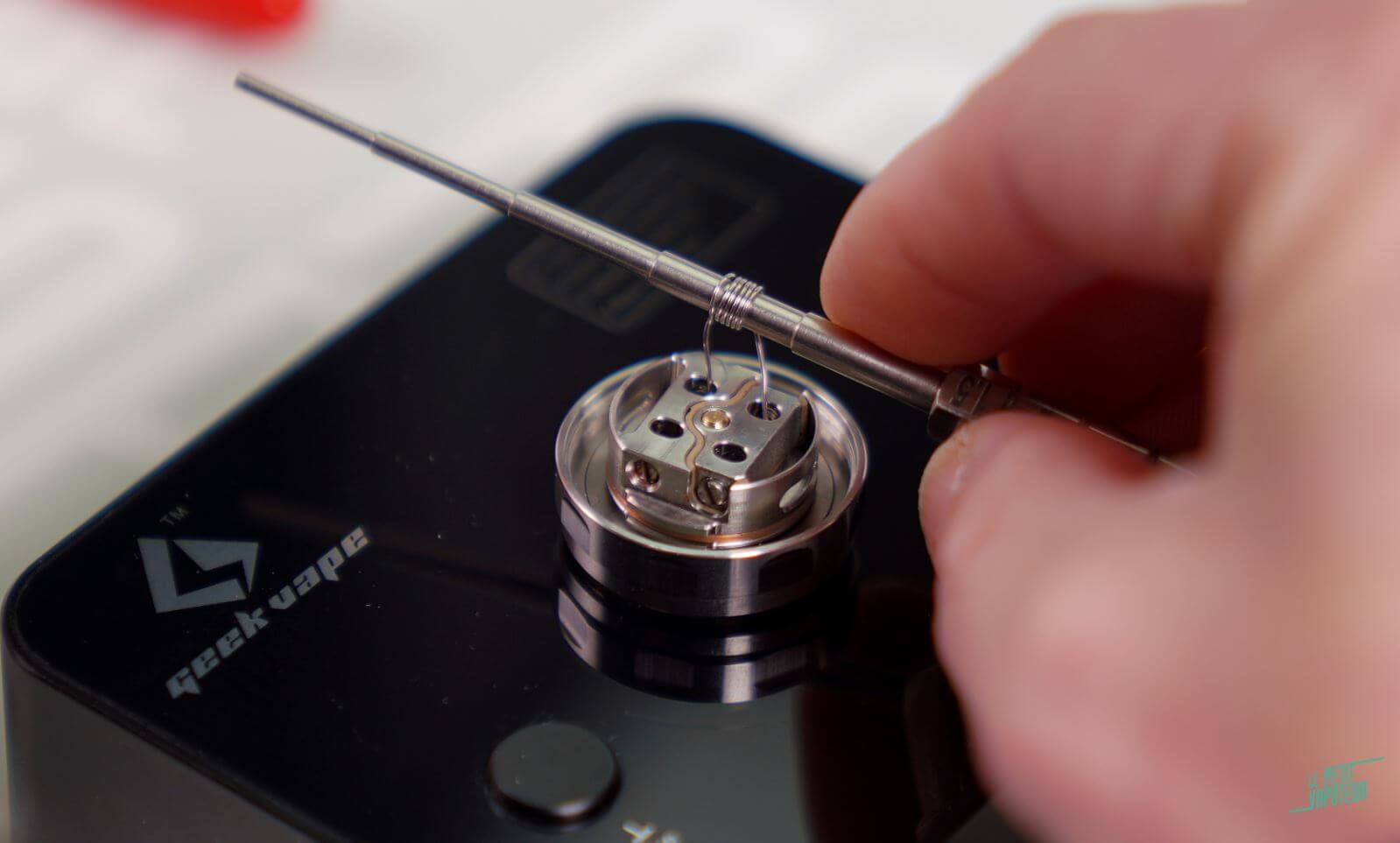

• Fixez les coils à leur plots respectifs, les gabarits protègent les résistances en gardant le bon diamètre.

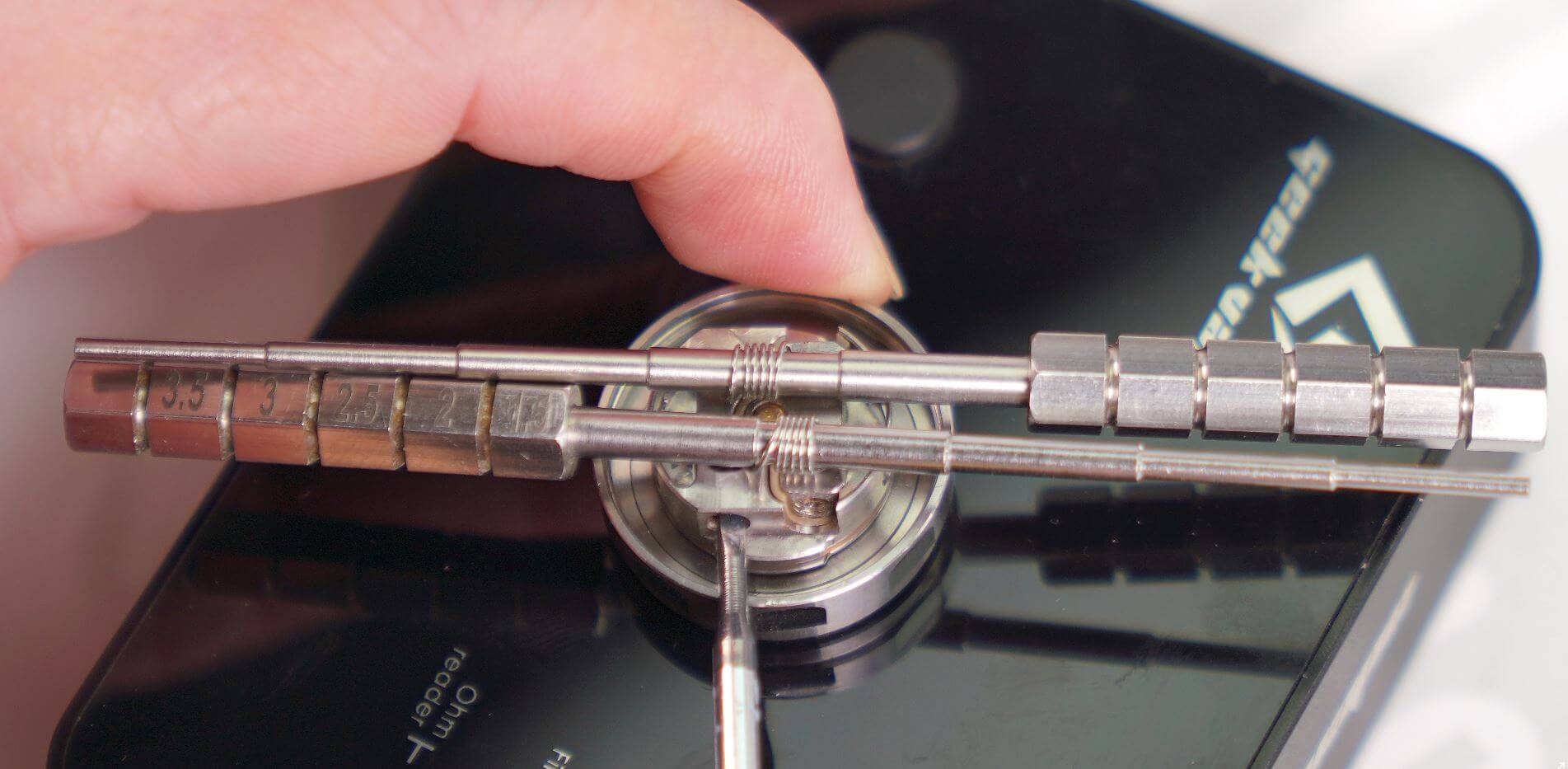

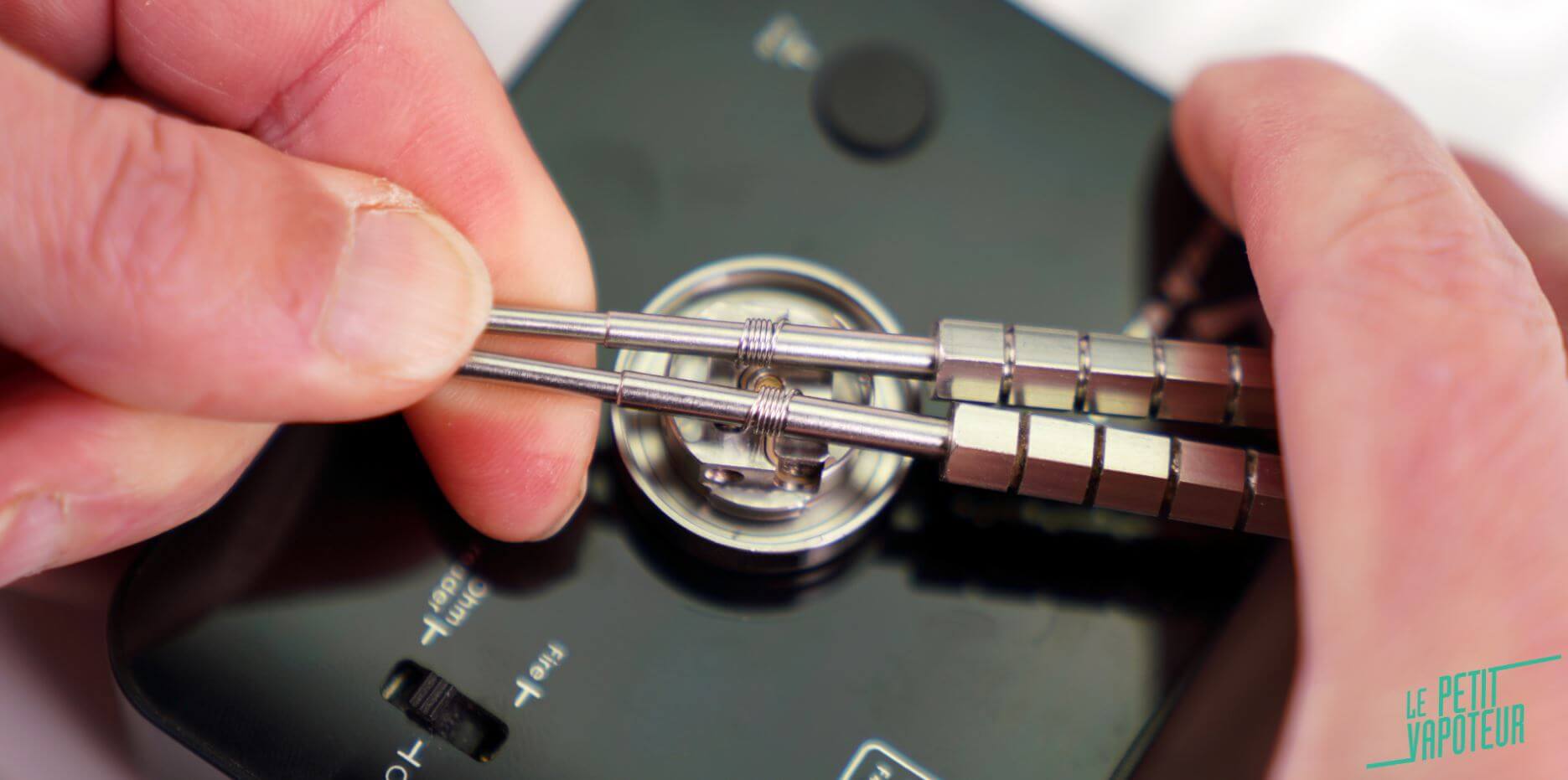

• Une fois que les coils sont solidement vissés, mettez les en place, bien au centre du plateau, en vous aidant des gabarits. Les deux ne doivent pas être en contact !

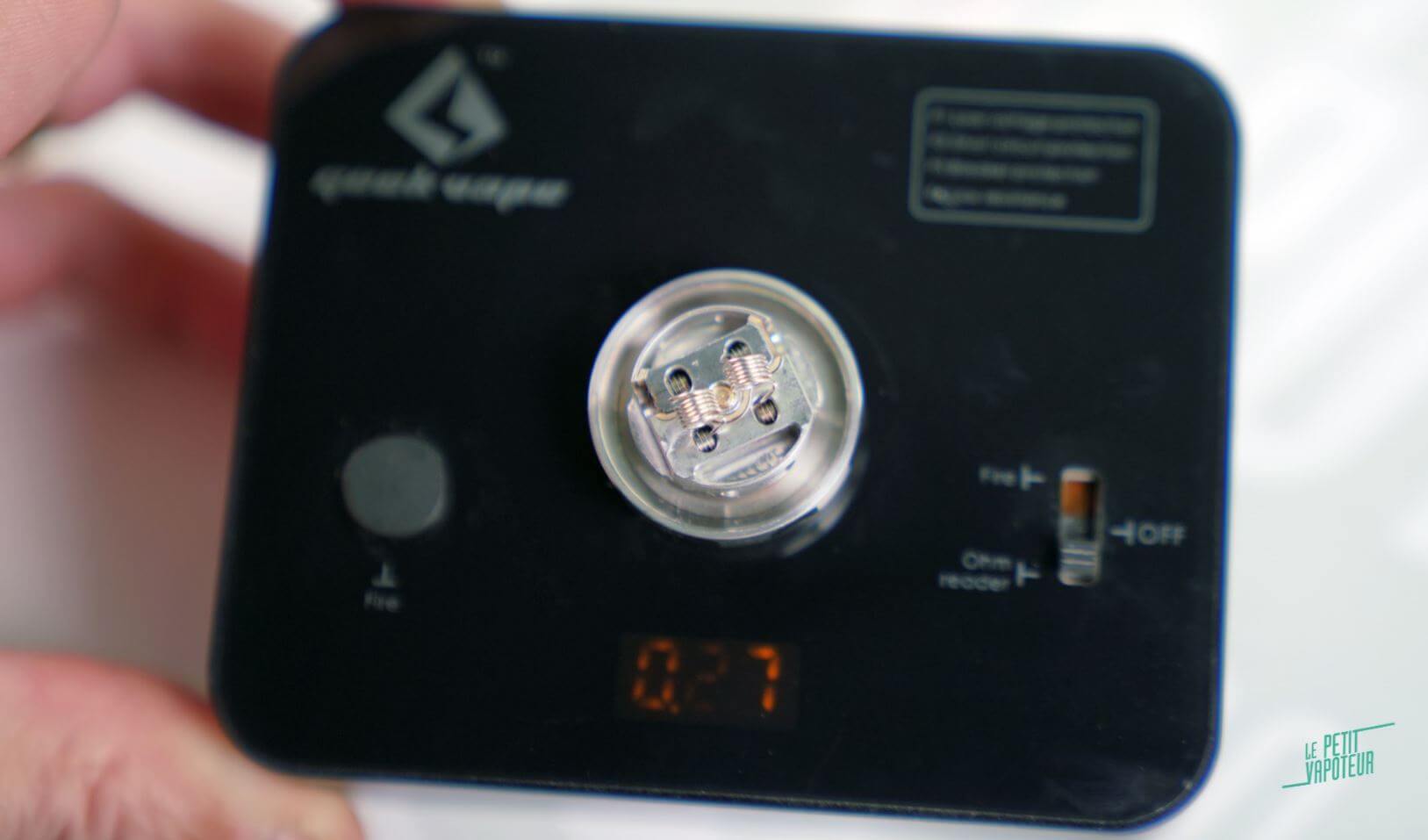

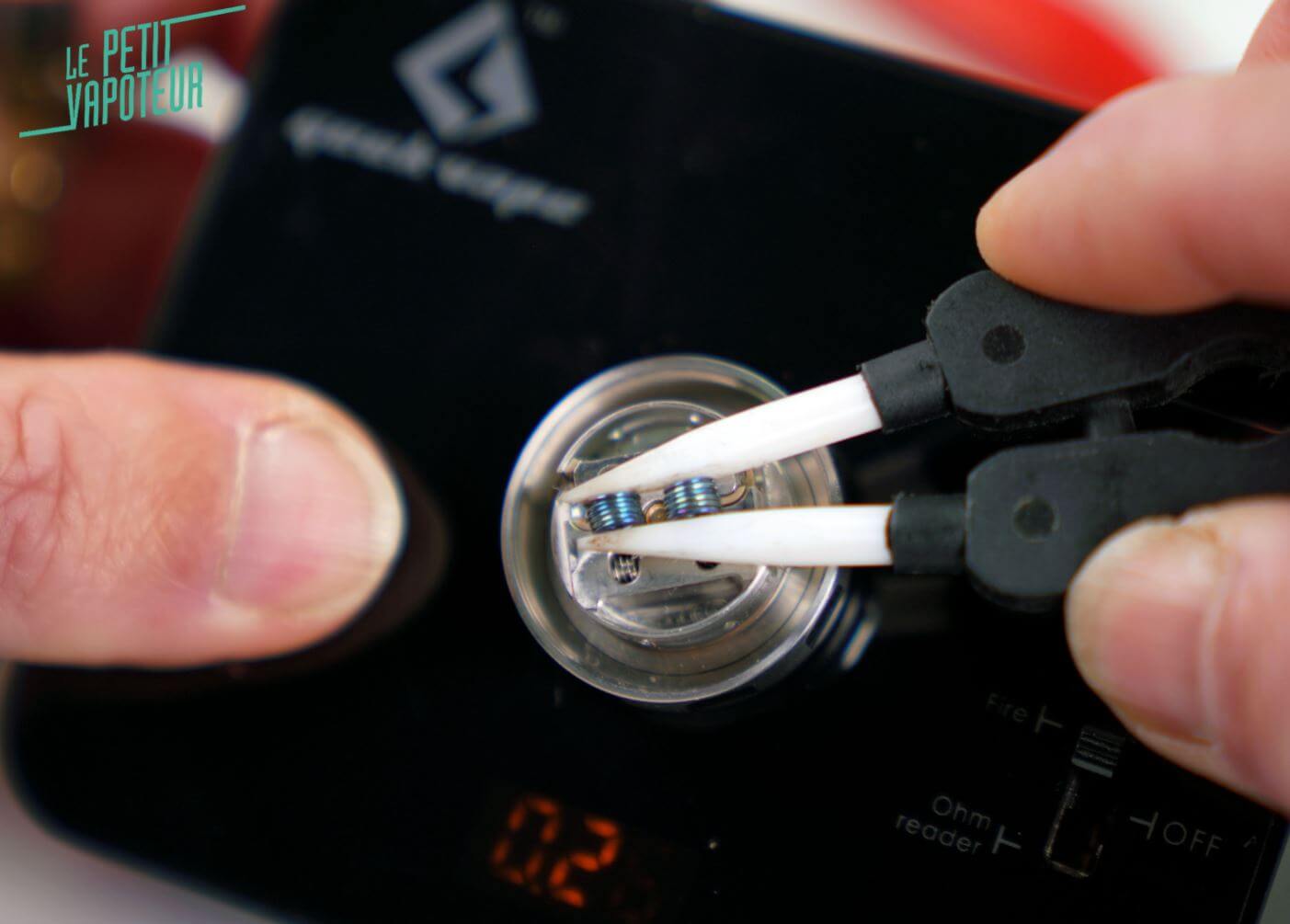

• Les coils ont encore des spires irrégulières, on va les travailler avec une série de burn avec le Tab. Ou avec votre mod si vous n'avez pas de Tab.

• Attention si vous faites les burns avec une box. La puissance doit être basse, pas plus de 20 watts, sous peinne de briser le résistif ! Après chaque burn (de quelques secondes) resserez les spires pour obtenir une répartition de chauffe régulière. Si une spire est tordue, utilisez le gabarit pour revenir à une forme normale.

Observez le changement de couleur du Nichrome pendant la chauffe !

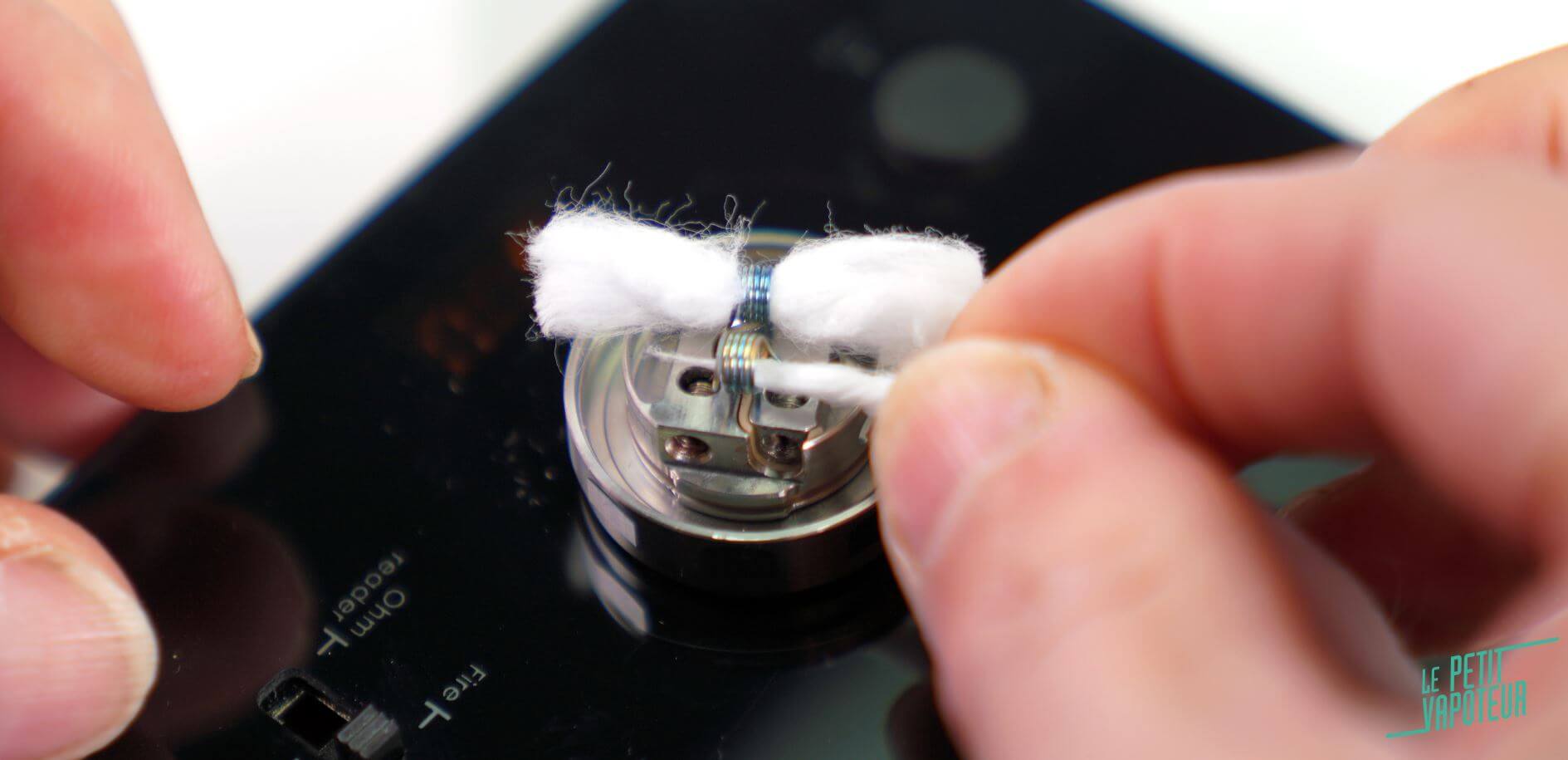

• Place au coton, moment toujours délicat, ni trop, nitrop peu de coton, la mèche doit coulisser dans le coil sans être trop lâche. Les pointes seront coupées par la suite pour améliorer la capillarité.

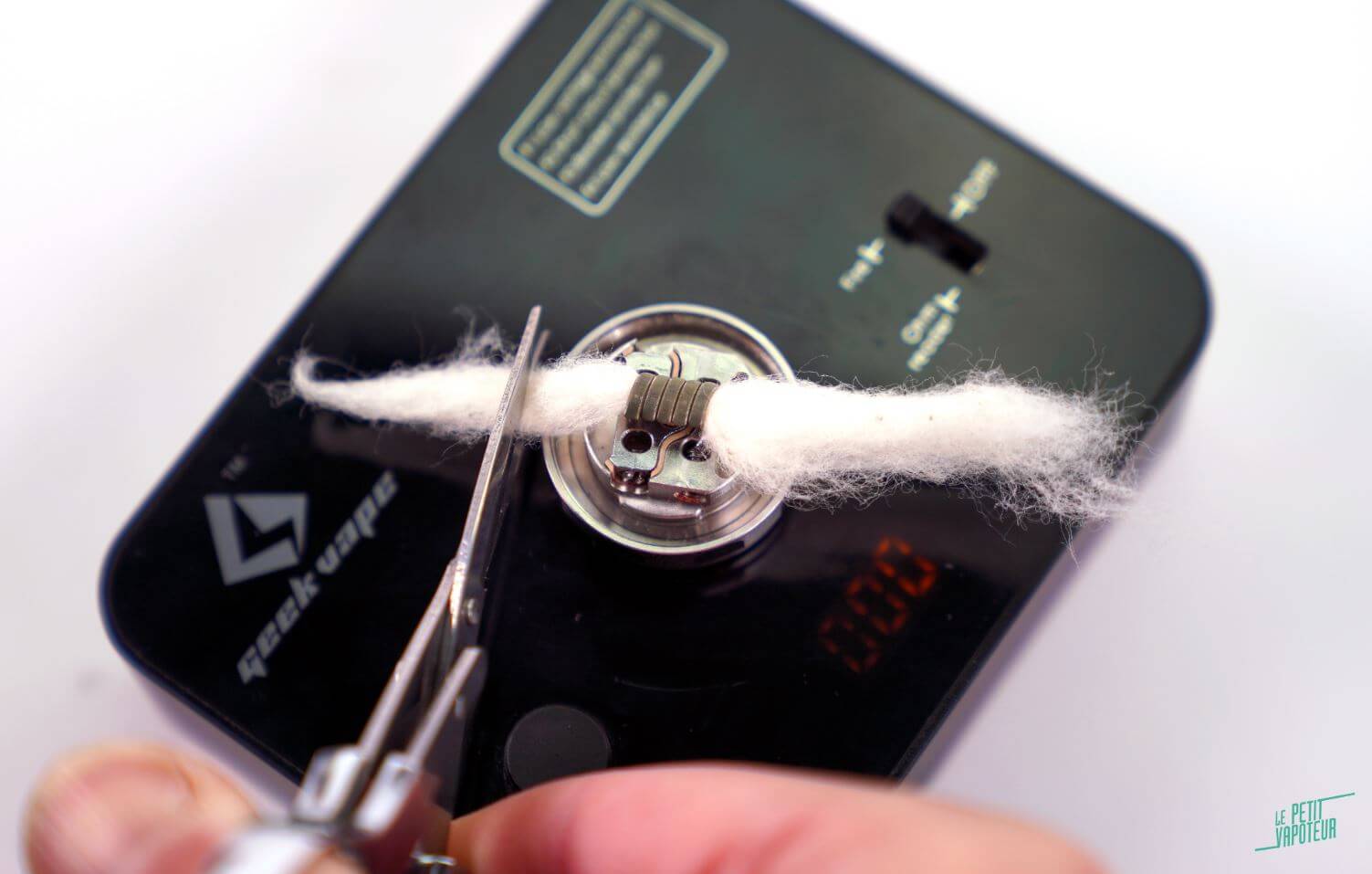

• Pour obtenir des mèches à la bonne taille, le bord de l'atomiseur me sert de repère pour couper au bon endroit.

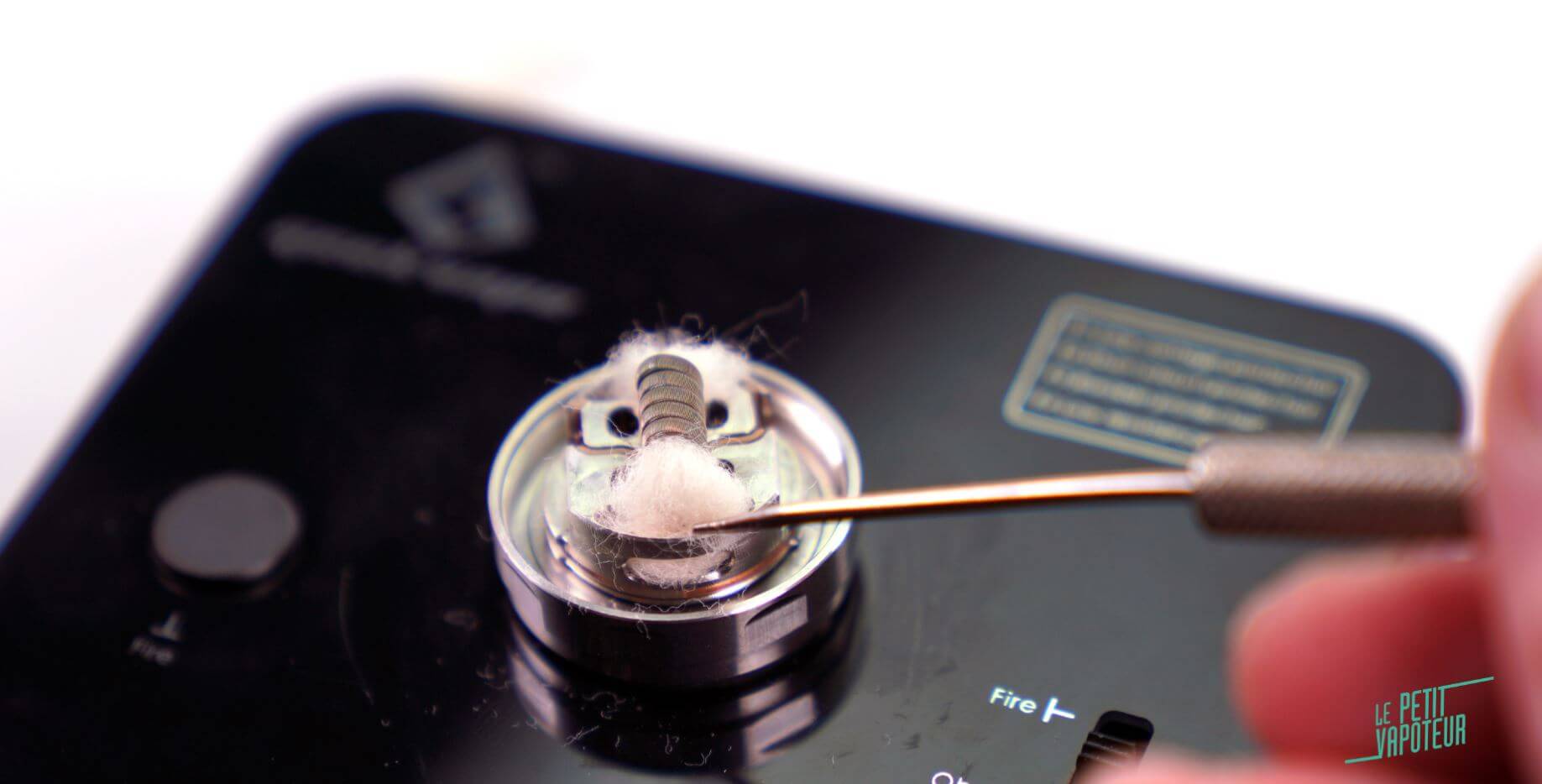

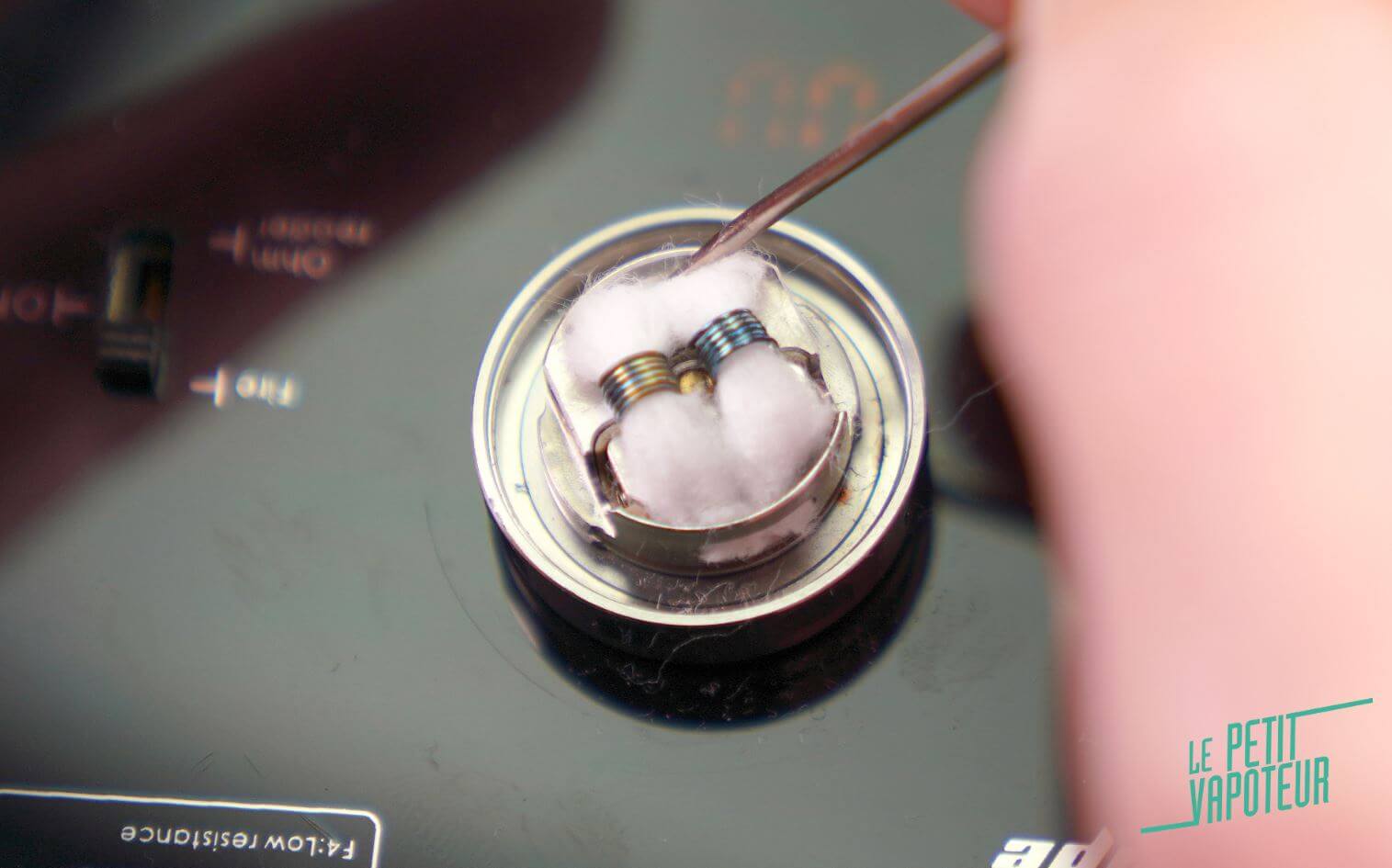

• Il ne reste plus qu'à installer les mèches dans leurs nids. Le bout de chaque mèche est simplement posé sur la base du plateau. Le coton ne doit pas être tassé pour avoir une bonne capillarité. L'usage du Cotton Hook est bien pratique à cet égard.

Montage en simple coil du Blitzen RTA

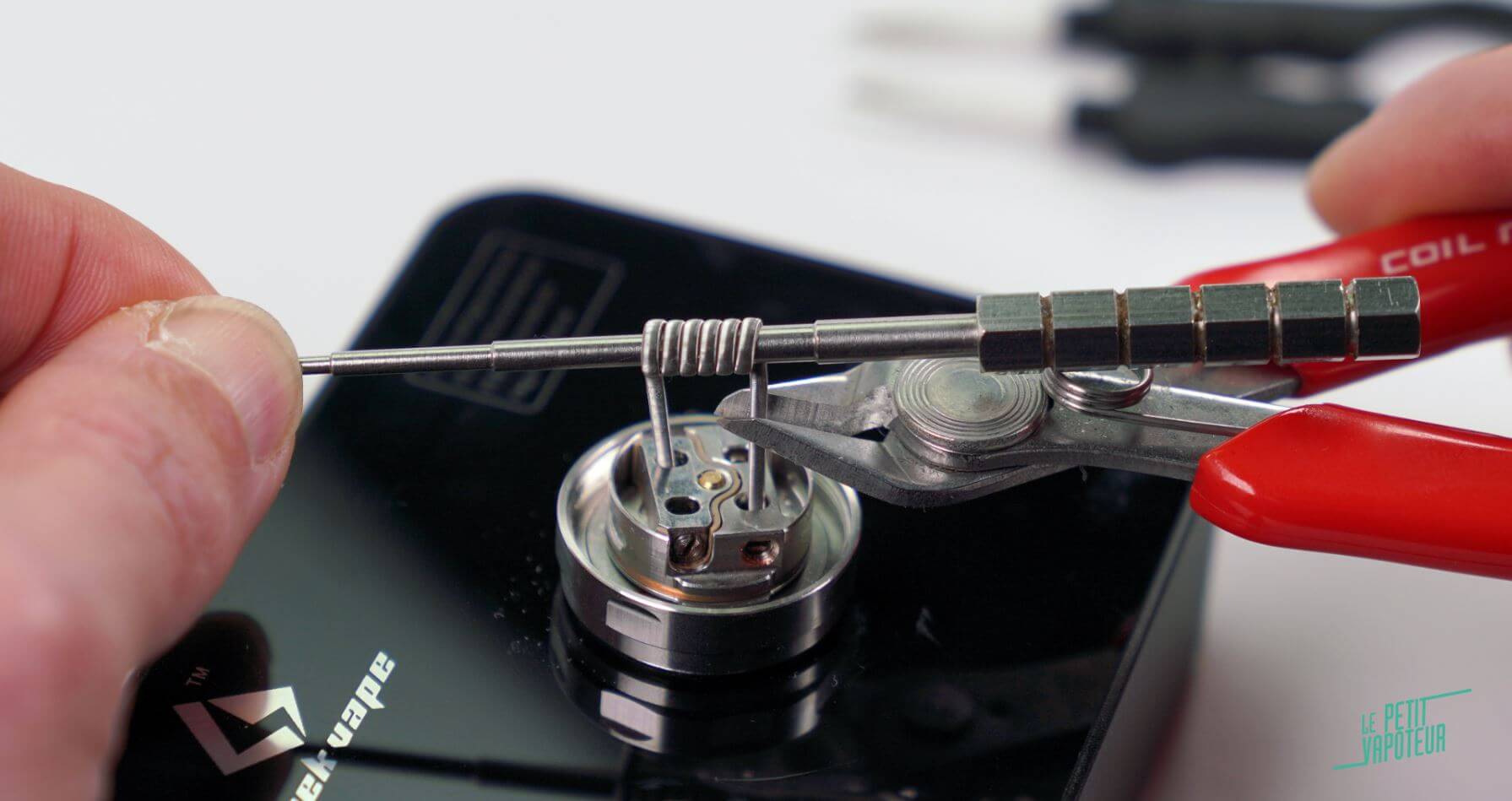

Avec le Coil Fused MPC, il faut enlever l'excédent de patte sans trop couper ! Allez y progressivement. Généralement je laisse environ 5 mm de patte et je coupe toujours avec le gabarit en place. Afin de ne pas déformer les spires. Les pattes sont placées en diagonale pour que le coil soit au centre du plateau. Le pôle positif sur la photo ci-dessous est à droite, posé sur un PEEK isolant.

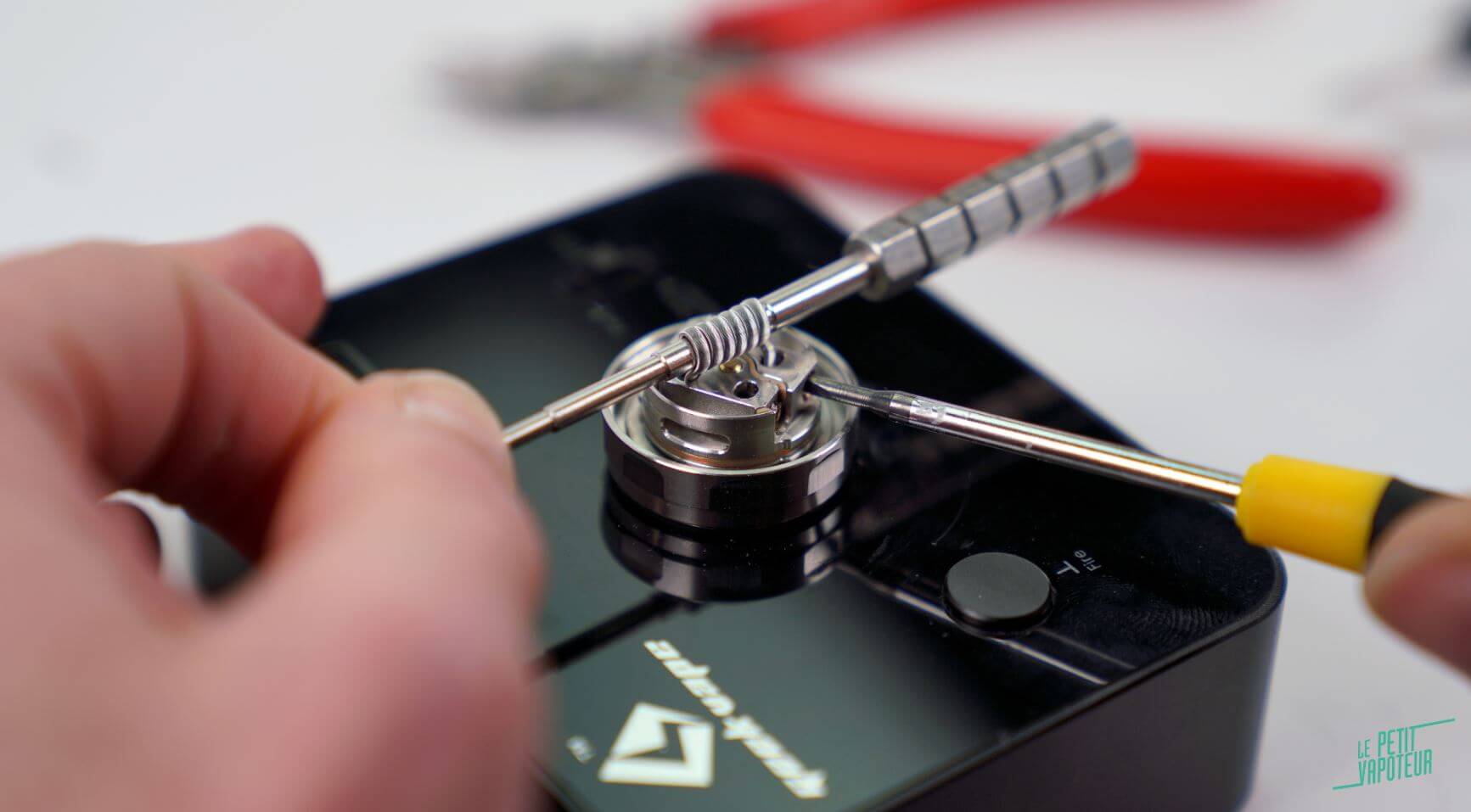

• Vissez fermement le coil qui va subir une solide mise en place.

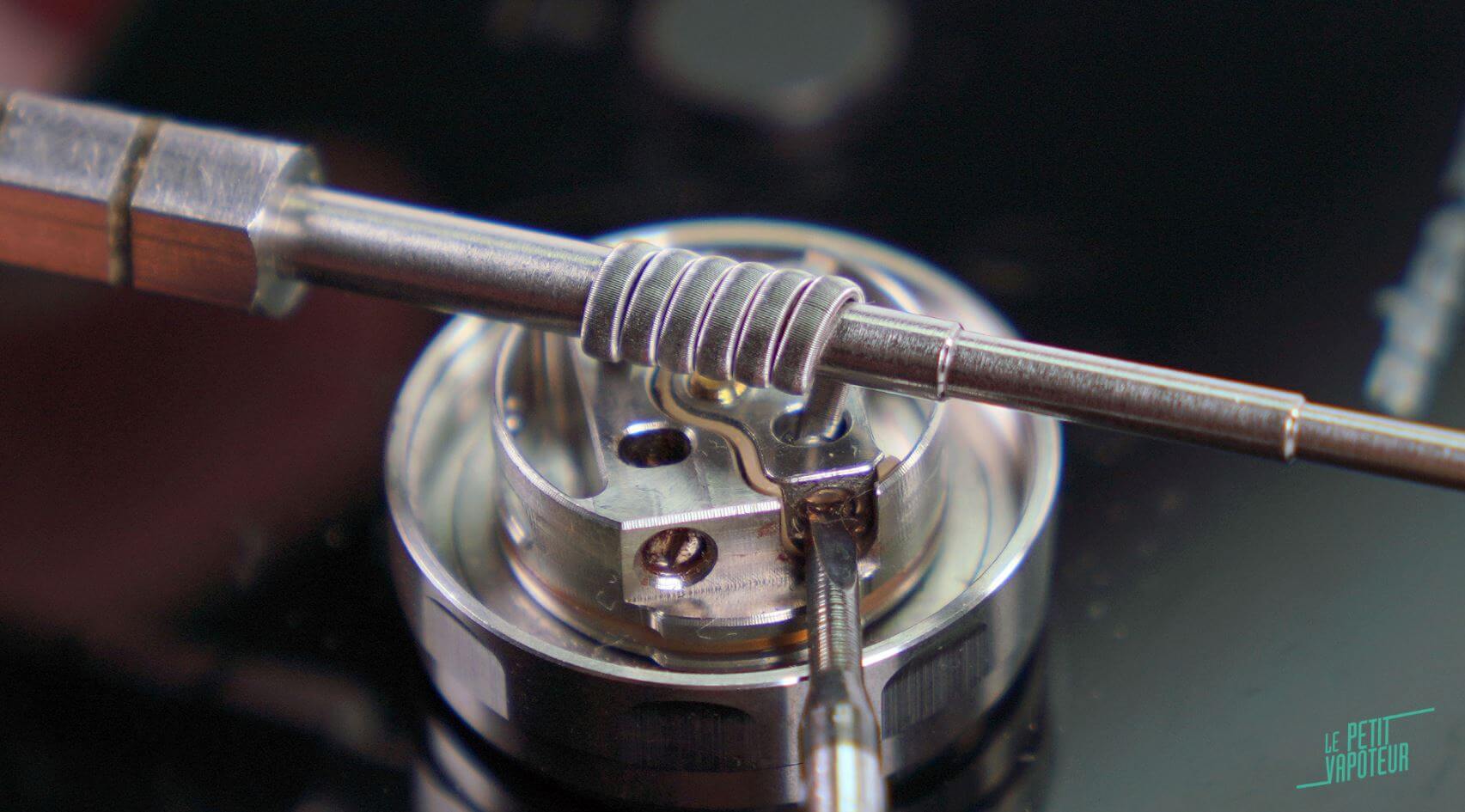

• En effet, il faut centrer le coil en direction des nids pour le coton. Le gabarit s'avère ici très utile.

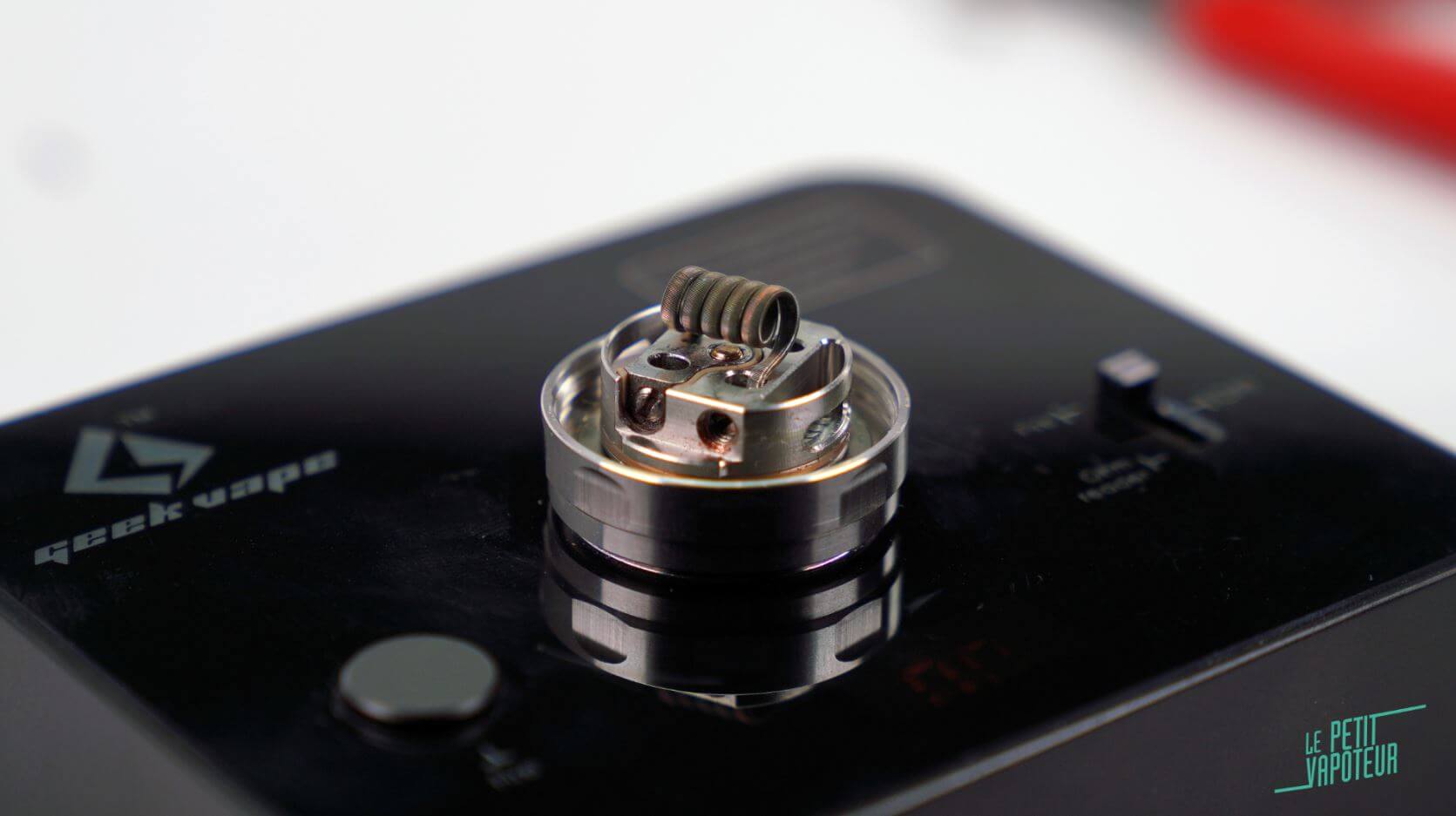

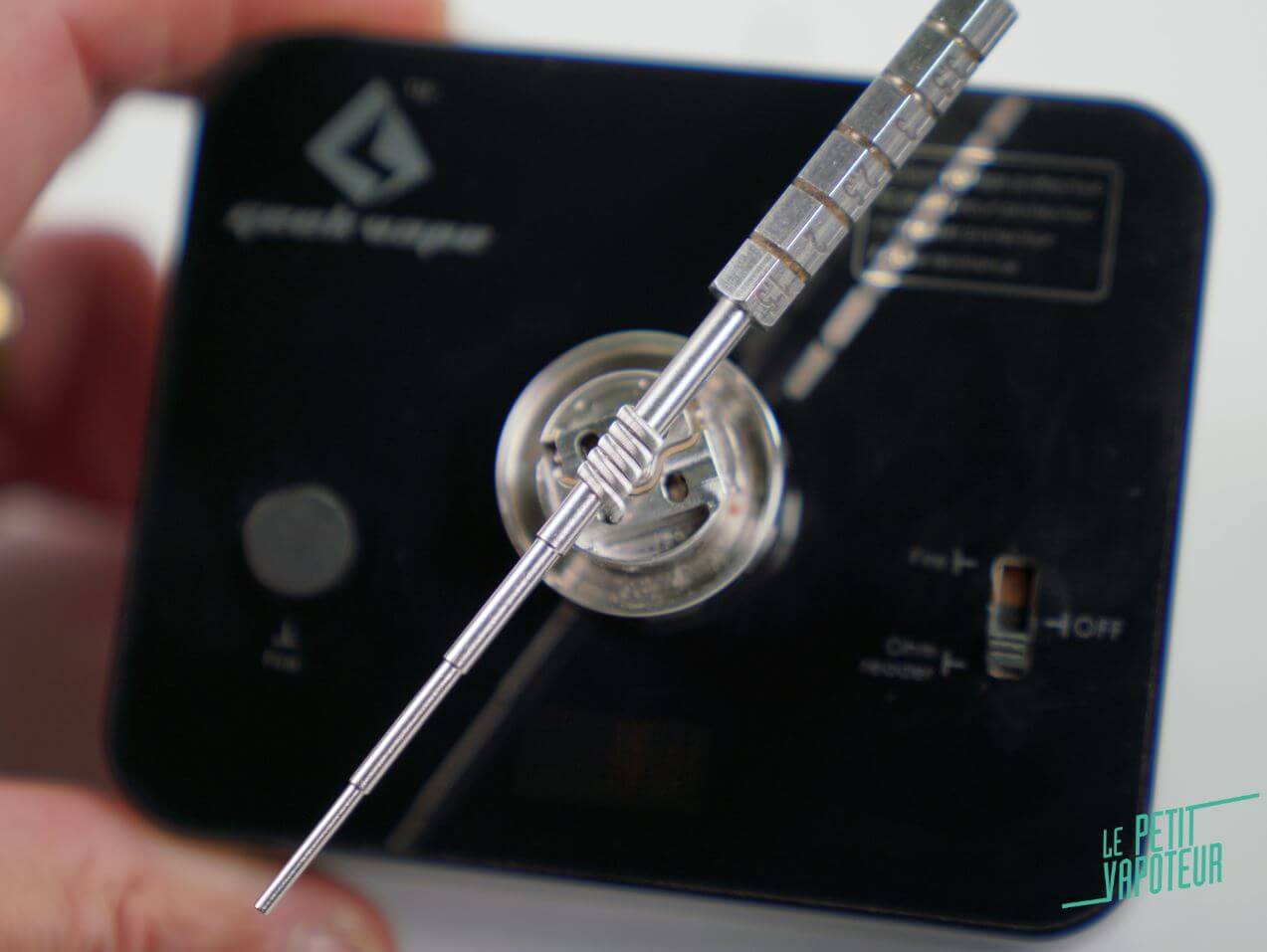

• On obtiend au final un coil bien centré qui ne touche pas le plateau de montage.

• Comme avec le montage en double coi, on effectue une série de Burn. La chauffe déforme le résistif alors on utilise les pinces en céramique pour bien resserer les spires.

Observez le changement de couleur du coil aprés la première chauffe du coil

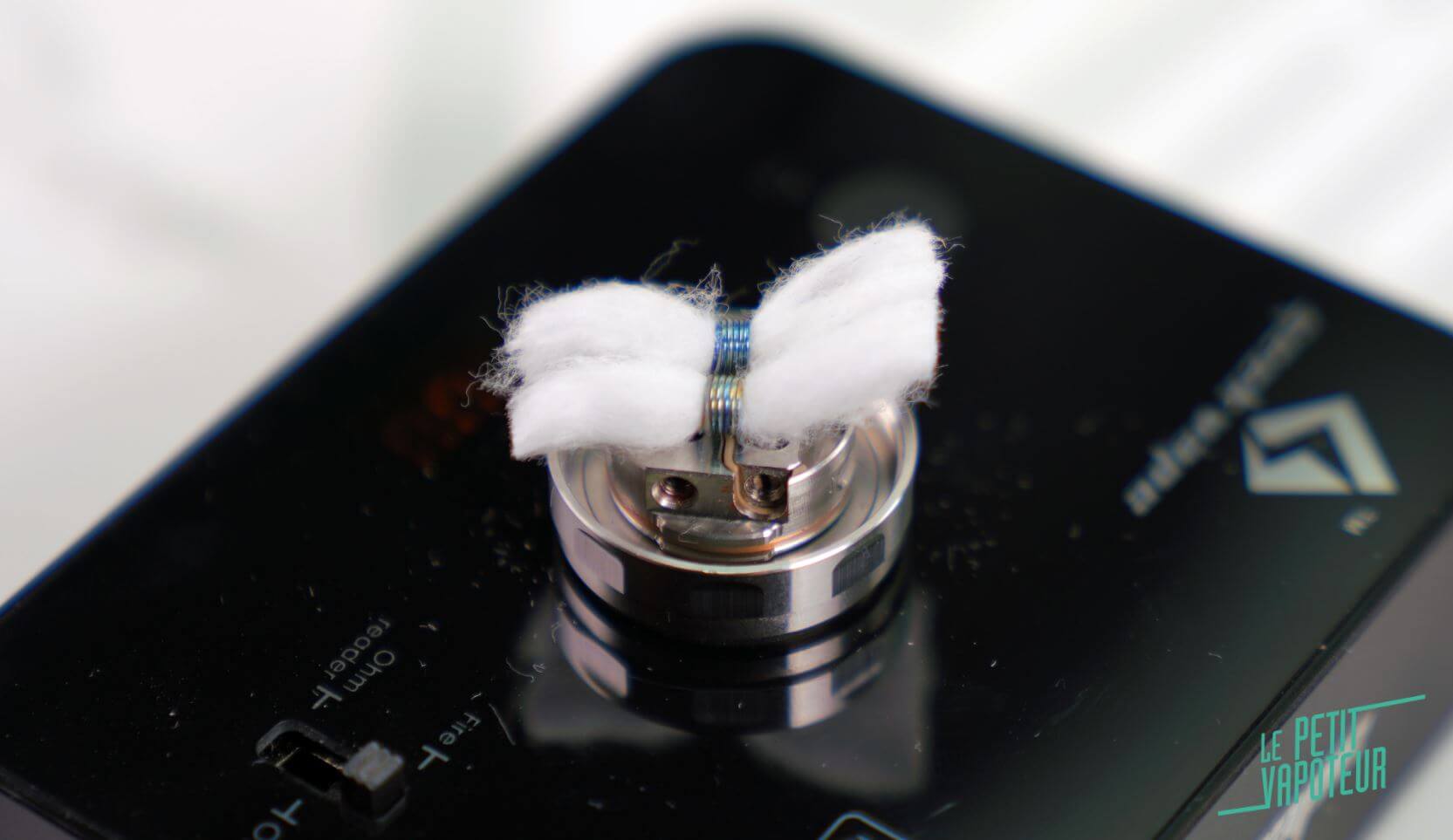

• Placez le coton comme précédemment et coupez les extrèmités...

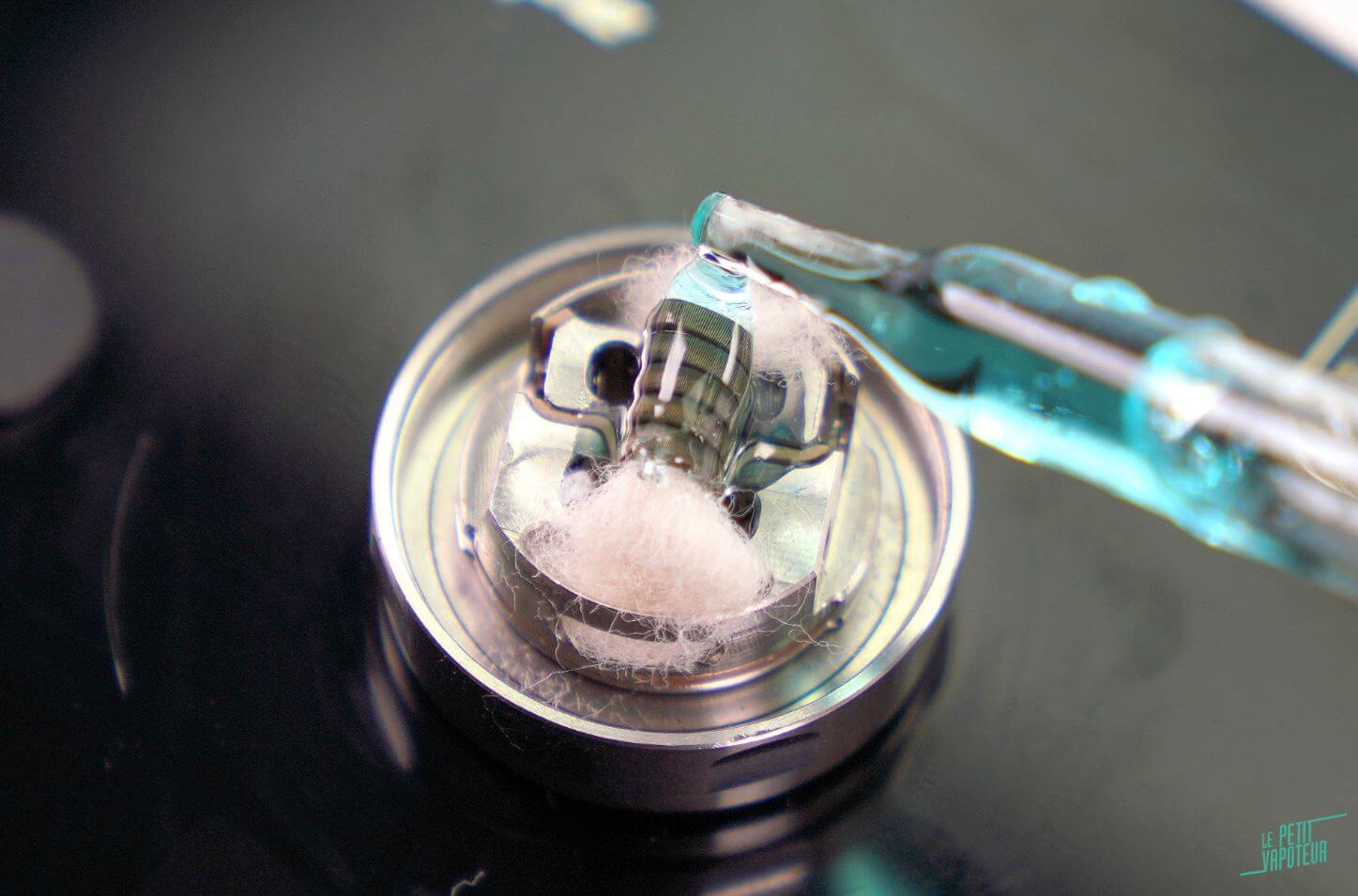

• Placez les mèches délicatement dans les nids...

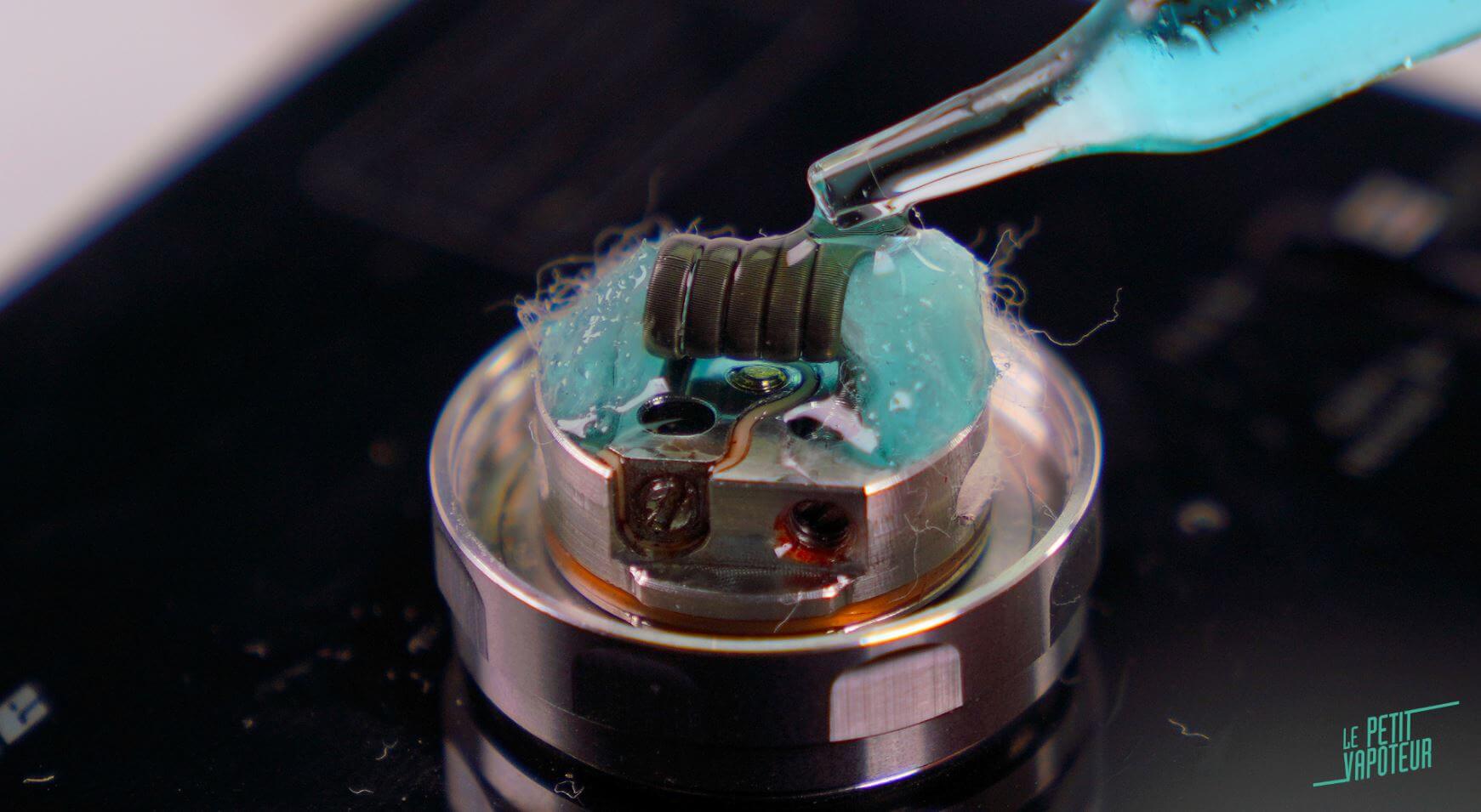

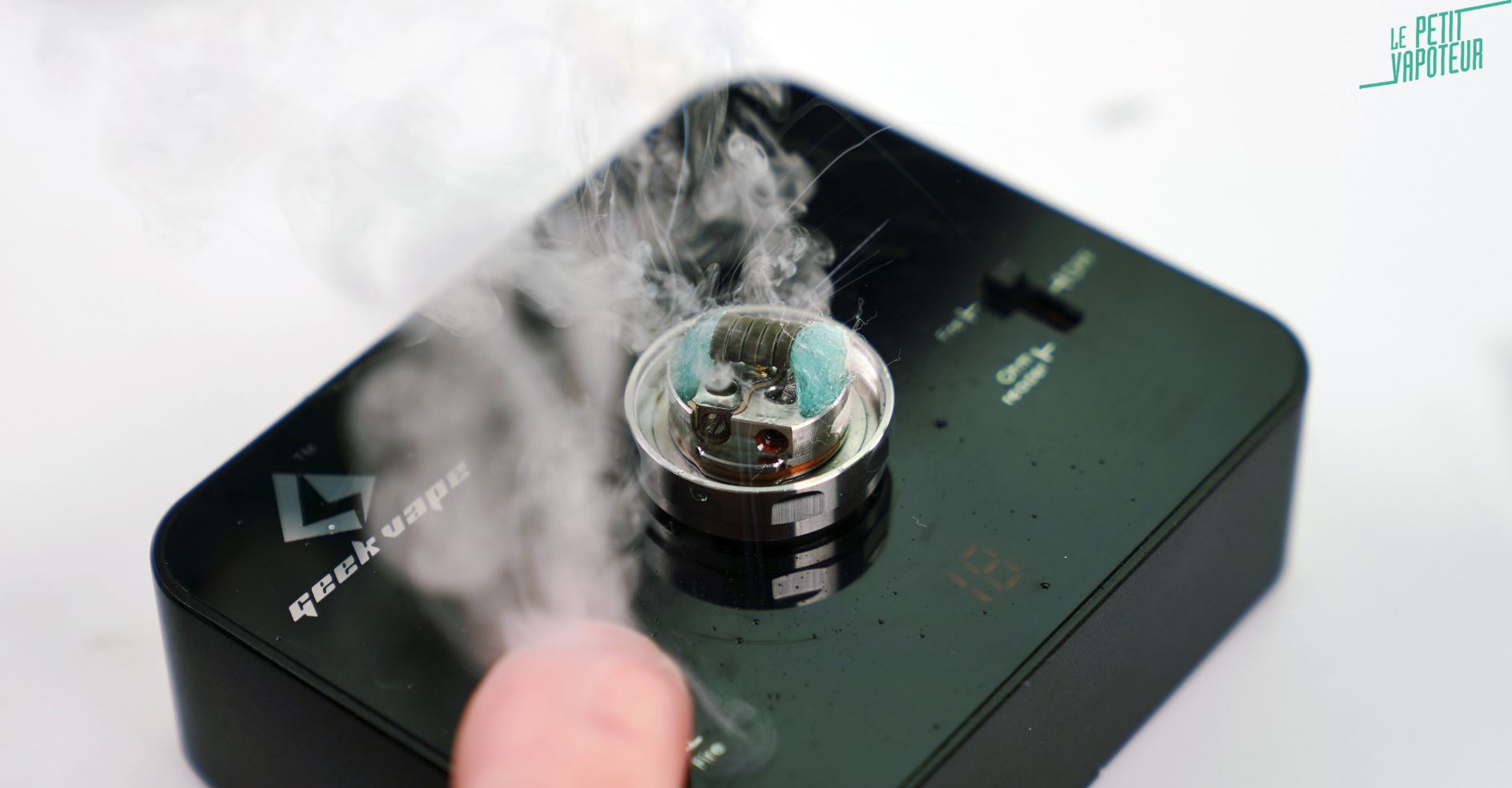

• Il est temps de passer à l'amorçage, c'est prêt !
